一、概述
1.1产品描述
本产品以 4G-CAT.1/NB-IoT 物联网技术为核心，构建了远距离通信、高防护等级、抗干扰等多种复杂环境下的低功耗测量系统。采用 7.2V 一次性锂电池搭配超级电容供电，总容量达133AH，可实现 30 分钟频次数据上传条件下工作 12 个月（常温 25℃环境下）。
下水道超声波流量计（遥测端主机）通过 RS-485 采集超声波多普勒流速仪的流速、水深、温度等信息上传至云平台，用户可在平台上直接设置渠道信息，由云平台进行断面面积、瞬时流量、累计流量等数据计算，并展示给用户！
1.2产品特点
l 低功耗设计，支持4GCAT.1/NB-IoT
l 内置BLE蓝牙，支持微信小程序参数配置
l 防护等级IP68
l 支持云平台数据查询、导出、拟合分析、设备状态监测等功能
l 微信小程序远程查看数据
l 支持多种通信协议与API接口
l 防水水密接头，便于维护
l 多运用场合，可选ABS或不锈钢外壳
二、技术规格

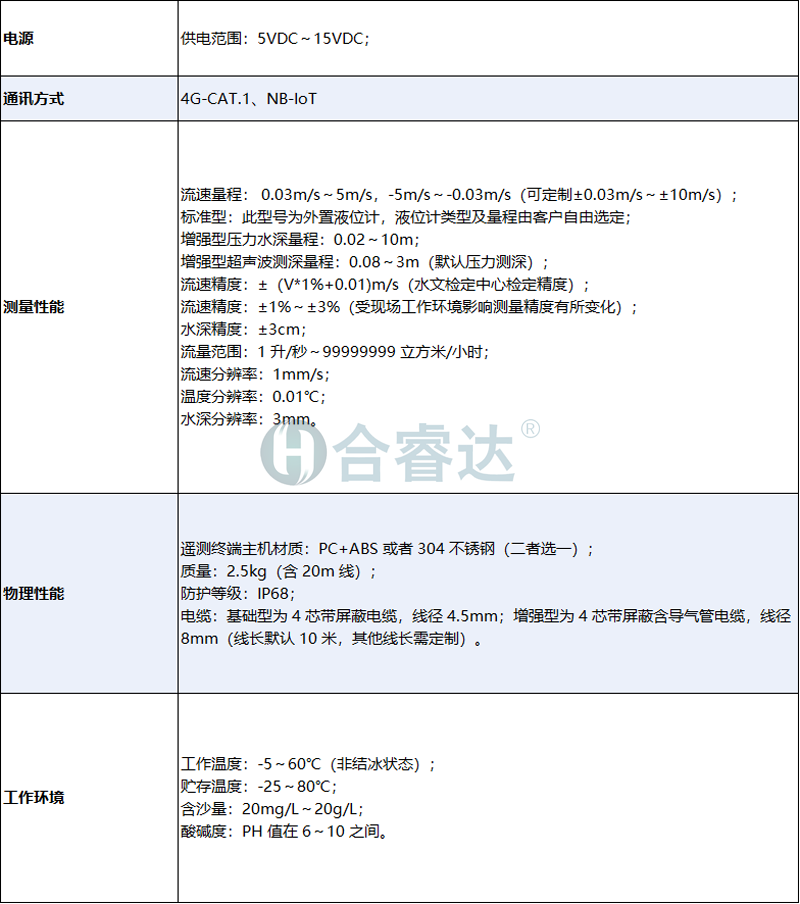

2.1技术参数
2.2型号分类
2.3功耗计算
30分钟采集并上传：平均功耗约5.8mAH，年累计50.808AH，133AH电池可用约1.5年
5分钟采集并上传：平均功耗约13.5mAH，年累计118.26AH，电池可用约8个月
5分钟采集、30分钟上传：平均功耗约12.8mAH，年累计112.128AH，电池可用约8个月
注：电池效率受温度影响，有效效率约为60%~90%。

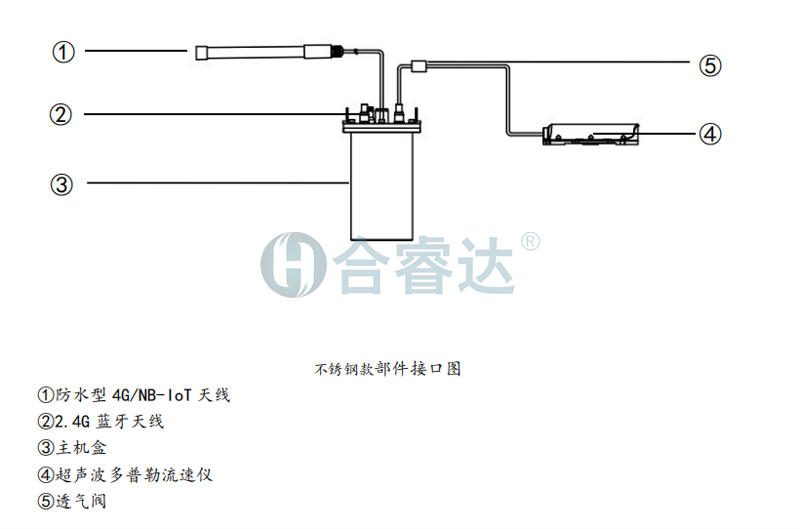

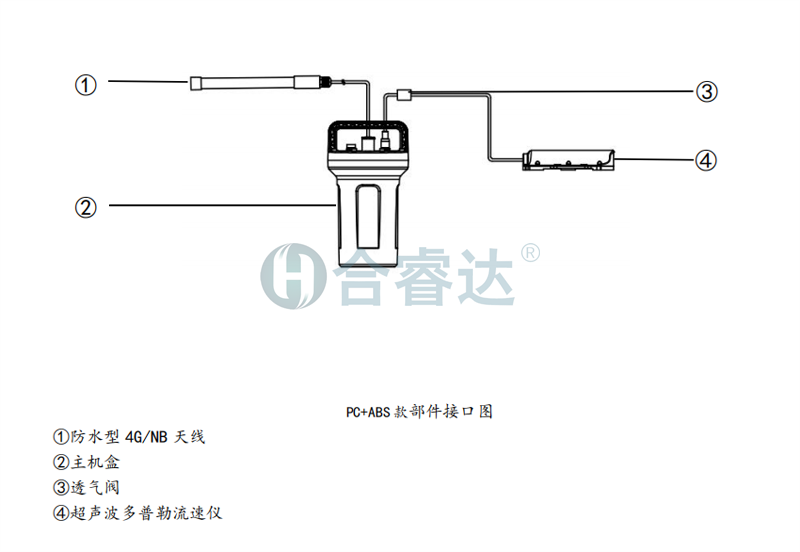

2.4结构尺寸与实物图

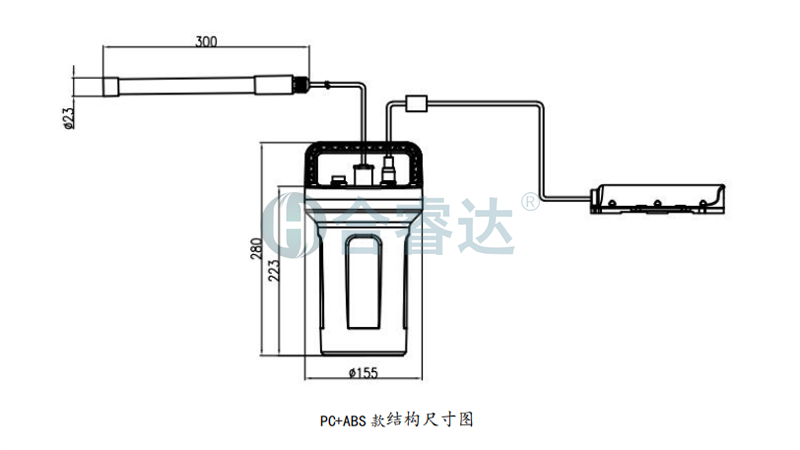

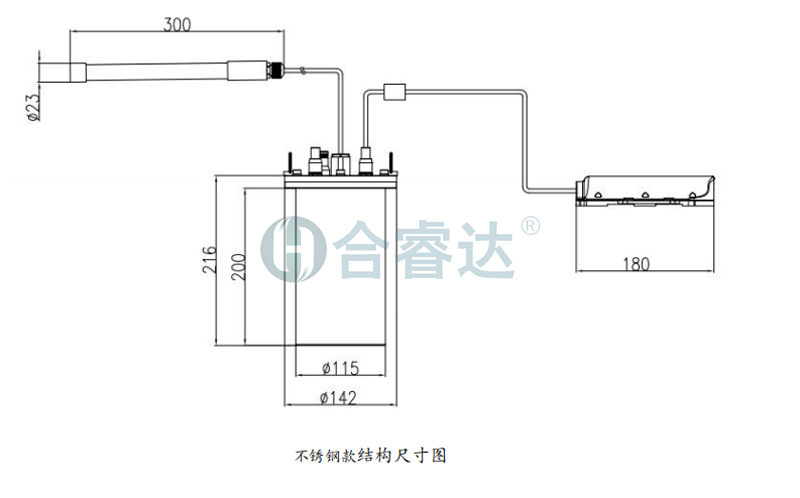

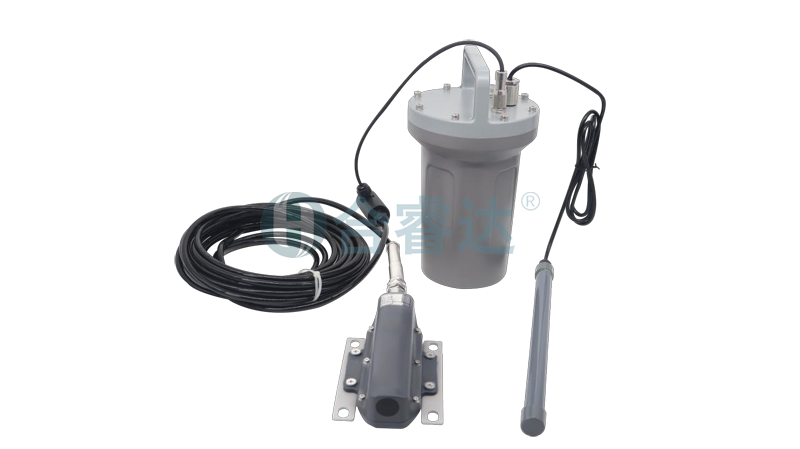

PC+ABS 款实物图

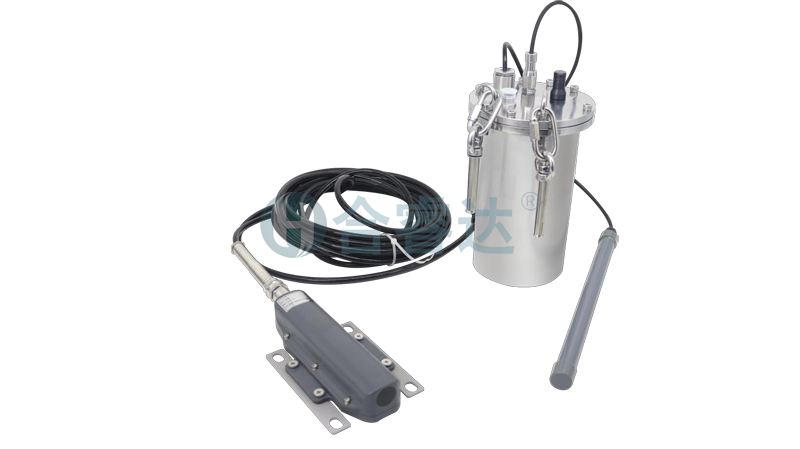

不锈钢款实物图
2.5超声波多普勒流速仪尺寸图

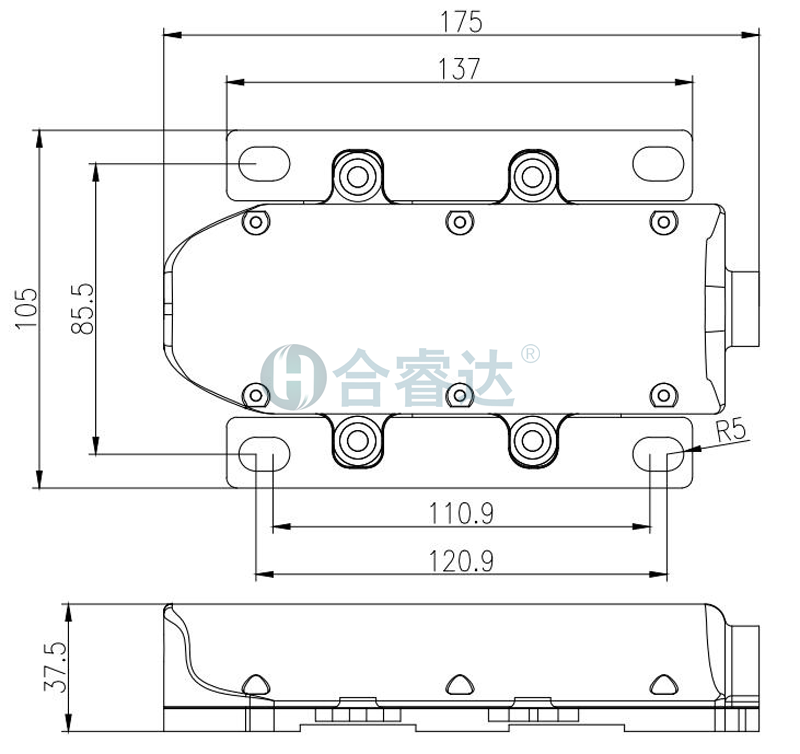

低水位小型超声波多普勒流速仪

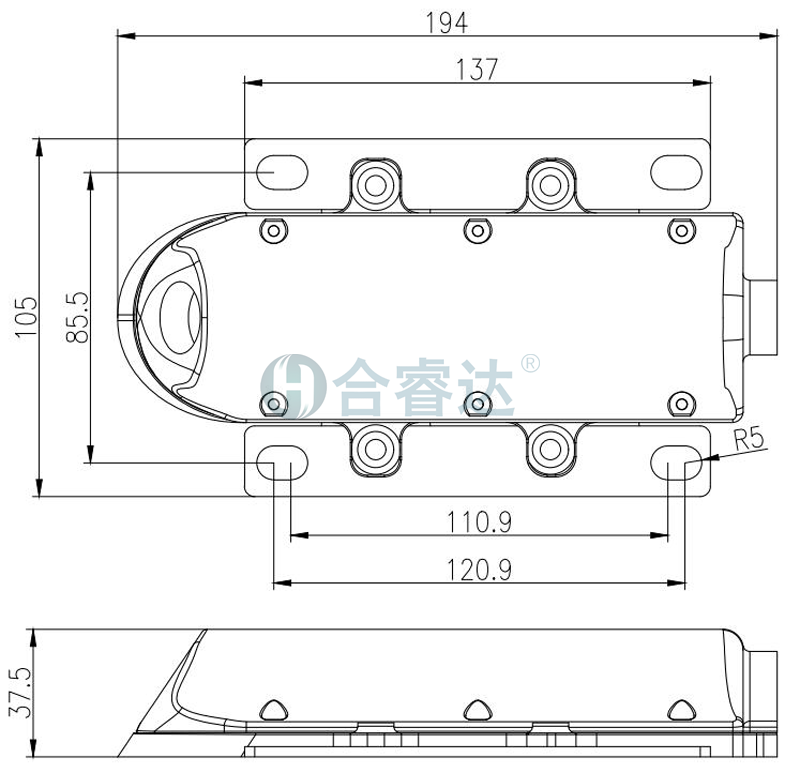

小型超声波多普勒流速仪产品结构图
第3章安装说明
3.1安装要求
3.1.1低水位小型流速仪
传感器仰角0°，水平发射信号
水位建议≥50mm
传感器前方至少2m直段，后方1m直段（满足“前10后5”原则）
3.1.2小型超声波多普勒流速仪
传感器仰角34°
水位需大于测量范围（出厂默认0.26m）

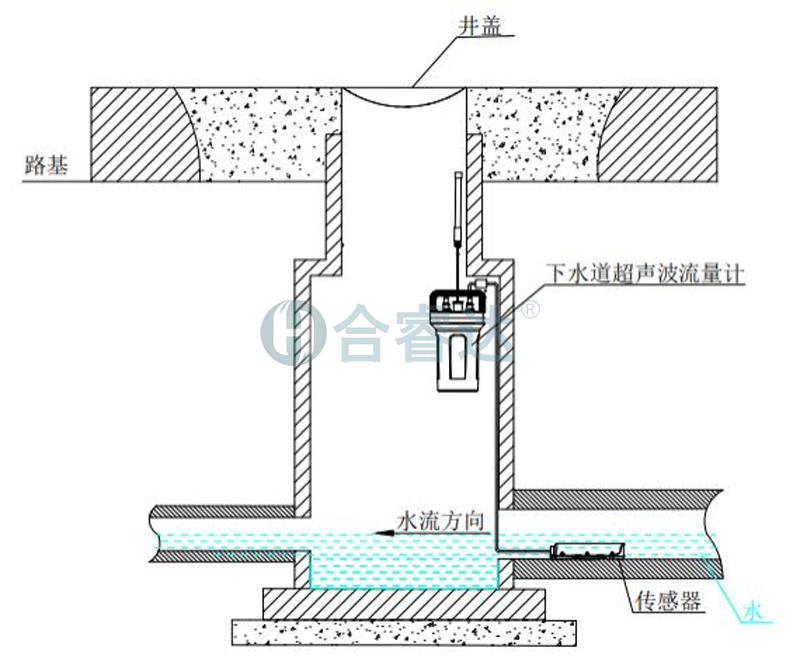

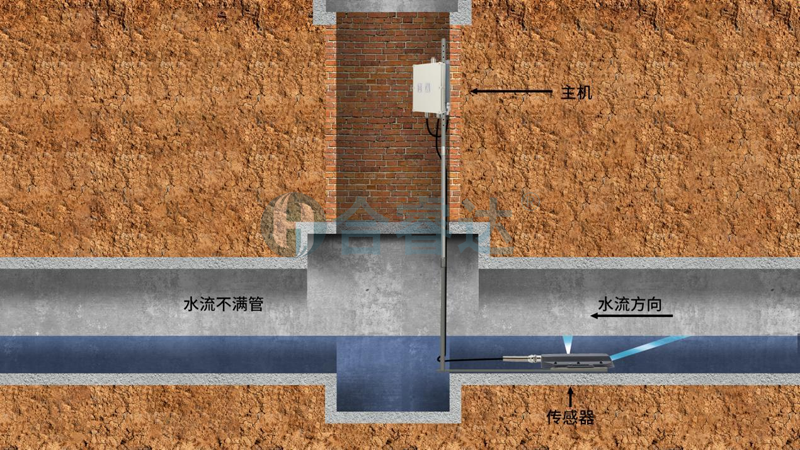

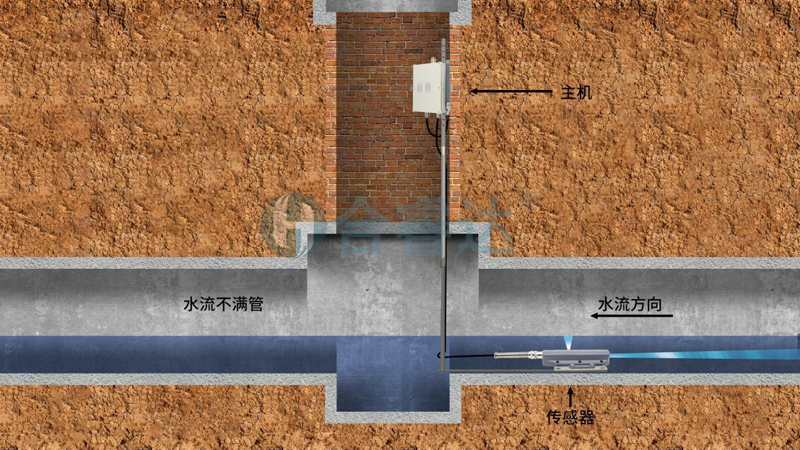

3.2安装方式

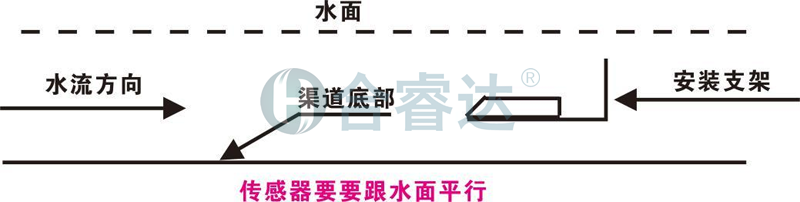

1.流速仪安装：传感器应与水面平行，通过支架固定于渠道底部
2.天线安装：防水天线贴近井盖；金属井盖建议埋槽安装
3.主机安装：自由式固定，确保防水密封
3.3注意事项
1.电池维护：电池理论寿命1年，过放可联系更换
2.传感器维护：定期清洁传感器，防止淤泥、杂草堆积影响测量
3.防水密封：开盖后确保橡胶圈压紧再拧紧螺丝
第4章调试说明
4.1DTU配置（微信小程序）
1.扫描二维码关注公众号，进入小程序
2.搜索并连接蓝牙设备“NBDTU”
3.设置采集间隔、上传间隔、传感器上电延时等参数
4.支持设备位置标识与坐标定位
4.2超声波多普勒流速仪调试（PC端）
1.下载上位机软件（链接见说明书）
2.准备12V电源、USB转RS485线，按颜色接线调试
3.通过上位机查看数据、读取回波、设置参数
注：此项仅用于现场故障排查。
