一、现状
随着自动化技术的进步,大部分水库大坝不同程度地实现了安全监测自动化。但仍存在以下问题:
1、重建轻管,重视安全监测系统建设,不够重视运行维护。
2、缺乏系统性、综合性及相关性的资料分析功能。
3、软件大多为数据采集及简单的管理,缺乏数据分析、数据报表、预警等功能,较难将采集数据有效利用。
4、各软件系统较为孤立,数据无法有效整合,系统不仅运维成本较大且存在资源浪费。
二、系统介绍
水库大坝安全监测系统由水库智能感知、物联网信息通信、云端智慧监控管理平台组成。水库的在线监控具有库水位、雨量、视频、渗流渗压等运行数据自动釆集、分析、上报功能,自组网、物联网系统具有全要素采集通信功能,水库安全监测预警系统云平台具有监测数据智能分析预警功能,实现了水库运行状态远程感知、运行态势分析、安全管理、巡视检查在线管理等全面业务支持,既能支持单个水库管理,也能支撑全省、全市或全县水库管理。
三、监测内容
1、变形监测
表面位移监测、内部变形监测、挠度监测、裂缝和接缝监测、基岩位移监测
2、渗透监测
扬压力、地下水位、孔隙压力、渗流量
3、应力监测
混凝土应力、岩体应力、钢筋应力、土压力
4、水文气象监测
温度、湿度、风速风向、气温、气压、雨量、水位
四、监测项目及布点
五、监测布设图
六、系统组成
七、数据展示
一、背景
近日,广东梅大高速发生严重塌方事故,造成了严重的人员伤亡和财产损失。这一事件在公众心中敲响了安全的警钟,再次引起了公众对于交通设施运营安全性的重点关注。
国务院安委会办公室和国家防灾减灾救灾委员会办公室等主管机构先后印发紧急通知,部署各地区、各有关部门认真贯彻落实习近平总书记对广东梅州市梅大高速茶阳路段塌方灾害重要指示精神,切实做好当前安全防范工作,全面做好汛期高速公路等基础设施灾害风险隐患排查处置工作,坚决防范遏制类似事故灾害发生,切实把确保人民群众生命财产安全和社会大局稳定落到实处。
二、系统介绍
高速公路边坡在线监测预警系统通过结合北斗、5G、AI等物联网技术对高速公路边坡结构稳定状态,实现对高速公路边坡结构稳定状态的24小时“无人化”实时监测预警,旨在通过科学监测,及时发现并处理潜在的安全隐患,避免悲剧的发生。
三、主要监测项
高速公路边坡在线监测预警系统主要监测项是表面位移,其次是深层水平位移的监测,其余是土体内部的含水率、土压力、降雨量及风速风向等辅助监测。高速公路边坡监测解决方案针对表面位移监测、内部位移监测和水文气象监测三大模块,依托北斗卫星导航系统、传感器技术、边坡雷达技术(InSAR)以及物联网技术等,构建边坡“全方位监测体系”,能够精确获取监测体形变趋势。
1、表面位移监测
表面位移监测设备采用:边坡雷达、GNSS。通过非接触式监测,无需排线布线,采用太阳能供电,通过4G/5G网络上传到云管理平台,即可在手机或电脑上实时查看边坡监测数据,随时掌握边坡结构的发展趋势及安全状态。实时监测预警联动前端视频监控及应急广播声光警示,及时告知交通参与者区域出现的险情。
2、内部位移监测
边坡内部水平位移监测常用的设备是阵列式测斜管,每米一个传感器节段,获取边坡土体结构内部详细的深层水平位移数据,接入网关采集器即可实现远程自动化监测。深部测斜井较深的话,常用串联式固定测斜仪只选取固定距离土体特征点进行监测。
3、水文气象监测
边坡受雨季影响,暴雨天气较多,土壤含水率较大,降低土壤的抗剪强度,导致边坡的稳定性降低,结构极易出现垮塌现象,因此仅靠人工定期巡检已经不能满足边坡监测的需求。通过翻斗式雨量计、超声波环境监测设备等物联网技术辅助对公路边坡失稳实时监测。
4、土壤墒情监测
土壤墒情监测是指定点定时对土壤含水量及水势进行测定,及时了解土壤水分过多、适宜、缺少与严重缺乏等情况的一项经常性的基础工作,是公路边坡在线监测的重要内容之一,通过 土壤墒情监测仪 适时掌握土壤墒情,对于高速公路边坡情况进行实时监测。
四、高速公路边坡在线监测预警平台
高速公路边坡在线监测预警平台,基于本地化部署或云部署的方式搭建,高效完成对前端采集数据的实时监测预警,并无缝对接运维管理单位及相关政府部门。该平台具备测点系统概况、测点统计、测点统计趋势、测点地图定位情况、测点告警记录等多项功能,可轻松实现对各类场景的可视化监测。同时,该平台对各类传感器兼容强,适配多类厂商。
五、系统功能
实时监测:在线监测预警系统可以实时监测高速公路边坡的变化情况,包括地表位移、边坡倾斜、地下水平位移、土壤含水量等。通过实时数据的采集和传输,可以及时发现边坡稳定性问题,提前采取措施避免灾害发生。
全天候监测:高速公路边坡在线监测预警系统可以全天候进行监测,不受天气和环境的影响。即使在恶劣的天气条件下,系统也能够正常运行并提供准确的监测数据。
远程监控:通过物联网技术和远程传输系统,可以实现对山体滑坡裂缝的远程监控,减少了人工巡查的工作量和危险性。
大数据分析:高速公路边坡在线监测预警系统能够对采集到的大量数据进行分析和处理,识别边坡变化的趋势和规律,预测可能发生的灾害风险。通过数据分析,可以提供科学的决策依据,指导边坡管理和维护工作。
预警通知:高速公路边坡在线监测预警系统具有预警功能,当监测数据超出预设的安全阈值时,系统会自动发出警报并提供预警信息,通知相关人员及时采取措施,防止灾害的发生。
六、系统优势
1、高精度
北斗高精度可达毫米级,传感器精度均业内领先。
2、物联网+云技术
通过万物互联技术连通各种设备,实现远程监测,云端统一管理。
3、天空地一体化融合
将不同源数据统一存储于云端,实现天(卫星)+空(航测)+地(多维传感器)的智能融合。
4、远程监管
可以远程监管高速公路边坡失稳情况,提高监管工作效率。
5、成本把控领先
合睿达致力整合资源,可为用户定制打造高性价比方案。
一、行业背景
当水电站泄洪时,下游各责任单位接到泄洪通知后,组织人员对下游河道进行巡查,耗费大量的人力物力,且信息传递效果不明显。巡查办法老套单一,信息传递速度慢、覆盖范围小,无法让沿途的乡镇街道和大部分行政村及时获得泄洪信息,致使泄洪河道排查存在一定的盲区, 威胁下游人民群众生命和财产安全。
2021年4月26日,国家能源局发布DL∕T2301-2021水电站泄洪预警广播系统技术规范 ,各水电站按此规范进行泄洪预警系统整改 。
二、政策导向
《水利部办公厅关于切实做好水库安全度汛工作的紧急通知》
各单位要强化应急管理,按照水库应急预案要求,确保应急抢险力量和抢险物资落实到位。一旦发现险情,应立即向下游和相关地区预警,迅即组织转移受威胁群众,保障人民群众生命安全。
《水利部办公厅关于开展水库泄洪设施专项排查整改的紧急通知》
为坚决贯彻落实关于水库大坝安全的重要指示批示精神、关于保障水库泄洪通道通畅的批示要求,全力防范水库可能出现的重大险情,确保水库安全度汛。
三、方案目标
1、建设无线预警广播系统,及时发布预警通知。
2、搭建主、从站中转系统,实现远距离传输。
3、降低人民生命与财产损失,提高人民群众防灾减灾意识。
四、系统架构
水电站泄洪预警系统利用现代遥测、遥控、通信、计算机网络、信息等先进技术,构建完整可靠集中统一的预警信息管理平台,实现沿河预警站的远程监控和管理,完成告警信息的采集、存储和处理,进行报警信息处理、发布及上传。
1、预警站布设图
(1)、设置喇叭喊话预警站,沿河分布,每1公里设置一个站点,为了方便对设备状态进行监测,主要设置广播主站;
(2)、在4G信号不好的地方设置广播从站,利用车载发射台进行信号的传输中继,利用北斗终端传输广播设备的状态信息。
(3)、设备有市电的采用市电,没市电的采用蓄电池+太阳能供电的方式。站点数量根据实际站点设置。
2、声光预警站点拓扑图
3、声光视频预警站点拓扑图
五、硬件设备
一体式预警广播站
预警广播站包括:泄洪区、沿河村落
监测设备:预警广播机、北斗用户机(根据现场无线通信信号强度选择利用北斗终端进行设备状态传输,实现预警通知)、外放喇叭、报警灯等。
预警信息通过指挥中心发布,通过麦克风等本地预警或电话、短信群发、GPRS、主从调频或北斗卫星等方式向需要预警区域的预警广播远程发布预警信息,预警广播实时将接收到的预警信息进行广播预警。
六、泄洪预警信息化系统
水电站泄洪预警广播系统架构包含GIS一张图管理、泄洪调度系统、预警管理、视频监控系统、报表统计系统、站点管理系统、日志报表系统、系统权限管理这些功能菜单。
1、GIS一张图管理
泄洪预警系统平台的综合信息一张图,展示泄洪预警的运行管理数据看板,通过可视化图形进行展示,便于高层人员查看站点信息、告警信息等,使管理更高效,更直观。数据看板内容包含站点信息、告警信息、气象雨情信息、实时监测信息、洪水演进、人员信息等多种信息模块,数据看板的信息模块可根据各区域的特性和侧重角度不同进行适当的调整。
图仅为参考示例,数据以平台为准
2 、 一 张 图 管 理
(1)、远程监管:监控平台实时监测各预警站工况,包括工作模式、喇叭状态、机箱状态、供电模式、电池状态、电压状态、通信状态、视频/图片、降雨、洪水演进过程、人员越界侵入等,通过站点弹窗的方式,在GIS地图上实时展示。
(2)、集中管理:在一张图的大屏上,实现预警站运行工况、运维人员、河段泄洪责任人等统一管理,一方面确保预警站稳定可靠运行,出现故障时,地图站点标红弹窗,实时提醒管理人员,且能及时通知运维人员进行故障处理;另一方面发生泄洪工况时,根据泄洪预警等级,当监测值超过预警阈值时,自动启动声光报警、短信报警,降低运行管理人员工作强度,提升管理效率。特殊情况时,及时将泄洪预警信息、处置措施传递给相关的责任人,便于泄洪处置预案的有效执行和落实。
(3)、数据处理:对各类监测数据进行维护、查询和统计,便于管理人员一目了然的查看统计数据。
图例中站点类型及站点要素可根据实际项目中要求进行变更
3、实时监测与管理
(1)、远程监测:实时监测各类站点的要素数据,如气象站,可根据采集值展示雨量、总辐射、风速、二氧化碳、风向、光合、大气压力、日照、照度、大气湿度、大气温度等数据值;
(2)、支持站点:声光预警站、声光视频预警站、水雨情站、气象站等;
(3)、历史明细:查看每个设备的所有历史采集数据,实现精准管理。
(4)、召测查询:对设备进行召测,更新最新数据,提高数据实时性。
4 、 泄 洪 调 度 系 统 ( 可 选 配 )
泄洪调度系统包含泄洪演进模拟和泄洪调度两大功能板块;泄洪演进模拟包含:演进模型计算、淹没模拟、淹没分析、自动校正等功能;泄洪调度包含:调洪方案制定、调洪影响仿真、调洪方案管理等功能。
5、预警管理
报警信息分为两部分,一部分是预警站收集的告警信息,包括水位告警、人员侵界告警、运行工况告警等信息,另一部分是根据泄洪预警方案需要发布的声光、短信等告警信息,运行管理人员可通过 Web、手机、固定电话、短信、现场麦克风、对讲机等方式完成预警信息实时发布。
泄洪预警数据信息需本地存储,并通过内部通信网络,将泄洪、告警信息上传至平台,也可利用传真机实现告警信息自动上报。按照工程标准化管理评价办法,系统将在标化自评指标管理的基础上,对已完成创标的工程进行自评、统计分析以及问题处理追踪。
6、视频监控系统
泄洪预警管理系统的视频监控系统通过以入侵监控、船只监控、游泳、垂钓监控等相关的区域安装视频监视设备和传输系统的方式,实现远程、实时了解流域内的相关信息和安全情况。监视对象一旦出现异常,可立即采取应对措施,消除和解决事故隐患,增强应对突发事件的能力,提高安全性,保障人民群众安全。
7、数据报表管理
通过数据报表类型,对各类数据按照:日、月、季度、年等方式进行统计,包含水雨情分析、气象分析、泄洪调度分析、报警分析等进行综合展示。
核心功能:
(1)、水雨情分析:累计流量、瞬时流量、水位、流速、降雨量等各方面的数据等按照不同的筛选条件及时间维度进行查询及综合展示,按照图表及列表的方式进行展示及导出。
(2)、气象分析:风速、风向、大气温度、大气湿度、大气压力、雨量、二氧化碳、日照、光合、照度、总辐射等各方面的数据等按照不同的筛选条件及时间维度进行查询及综合展示,按照图表及列表的方式进行展示及导出。
(3)、泄洪调度分析:根据泄洪调度预演模型的结果,按照不同时段、不同区域等对结果进行图表展示,以曲线图的方式查看数据的变化情况。
(4)、报警分析:统计不同类型的报警数据,按照不同的筛选条件及时间维度进行查询及综合展示,按照图表及列表的方式进行展示及导出。
8、站点管理系统
设备管理系统主要用于对接入的站点设备进行管理包含设备的基础信息,对设备的远程测试、远程配置、远程升级,设备站点类型区分、预警阈值设置、展示要数管理等,包含对设备的增、删、改、查等功能。
核心功能:
(1)、设备管理:支持站点设备的增、删、改、查等功能。
(2)、信息录入:设备基础信息录入,安装信息录入;信息导入、导出。
(3)、远程管理:支持对设备进行远程测试、远程配置、远程升级。
(4)、类型管理:设备站点类型、厂家信息管理。
(5)、预警阈值:设备关联报警阈值设置。
(6)、要素展示:站点要素展示功能管理。
七、产品介绍
1、GB103D-100预警广播
2G/3G/4G/NB-IoT、有线以太网等通信方式;
FM、对讲机、车载台、LoRa等预警方式;
支持传感器采集,雨量接口、RS485;
本地对讲机无线告警、本地麦克风喊话告警;
预置信息转语音告警、预置MP3音频告警、音频线路输入告警。
2、GB9103D-155预警广播
4G/LoRa/Bluetooth多种通信方式;
专群结合监测预警技术指南;
监测通讯技术要求-MQTTv3.1.1标准协议;
支持远程下发预警和LoRa自组网触发预警;
支持多数据中心、主备数据中心上报功能;
支持黑白名单管理、短信内容转发备份及短信回执;
电池电压、信号强度等工况定时采集上报。
八、系统优势
1、多样预警
内置10种预警方式,覆盖所有预警方法,更多选择,让管理人员可灵活通过多种手段向全体公众及时发布预警信息,充分发挥预警系统的价值。
2、灵活设置
可据险情特点、灾情级别,有针对性的发布不同的预警信息。在系统直接勾选需发布预警的区域与设备,预警设备可单独预警,也可批量同时预警,灵活高效。
3、系统联动
可以与其它系统如水文站、雨量站、视频监控连接,进行联动,自动触发预置内容进行播报。
九、经典案例
1、四川雅砻江
项目地:四川雅砻江
项目时间:2021年
项目建设:预警广播站,视频监控
项目成效:在泄洪区布设主从站实现远距离预警传输,有效实现预警通知发布,配合视频监控系统对流域周边人群进行监控管理。
2、四川甘孜州
项目地:四川甘孜州九龙县
项目建设:预警广播一体站
项目成效:项目运行近2年,情况良好,实现泄洪区预警通知的及时发布。
一、项目背景
山洪泥石流是指在山区或者其他沟谷深壑,地形险峻的地区,因为暴雨、暴雪或其他自然灾害引发的洪水、山体滑坡并携带有大量泥沙以及石块的特殊洪流。山洪泥石流等地质灾害具有突然性以及流速快,流量大,物质容量大和破坏力强等特点。发生山洪泥石流常常会冲毁公路铁路等交通设施甚至村镇等,造成巨大损失。
二、建设目标
山洪灾害监测预警系统建设雨水情、土壤含水量、水位计等感知终端,视频监控预警,预警广播系统,当出现紧急预警情况时能及时发布预警通知,有效地发布预警广播信号,提示当地民众及时防范撤离,由中继从站进行中转,实现远距离多方式的预警通知和预警点监控。
三、需求分析
山洪预警系统主要包括水雨情监测系统、视频监测系统、无线预警广播系统组成。为更好地发挥系统的防灾减灾作用,还需建立群测群防的组织体系,加强宣传培训,当发生紧急情况时,可通过山洪预警系统进行紧急报警,紧急疏散民众,以减少民众的生命财产损失。
四、整体解决方案

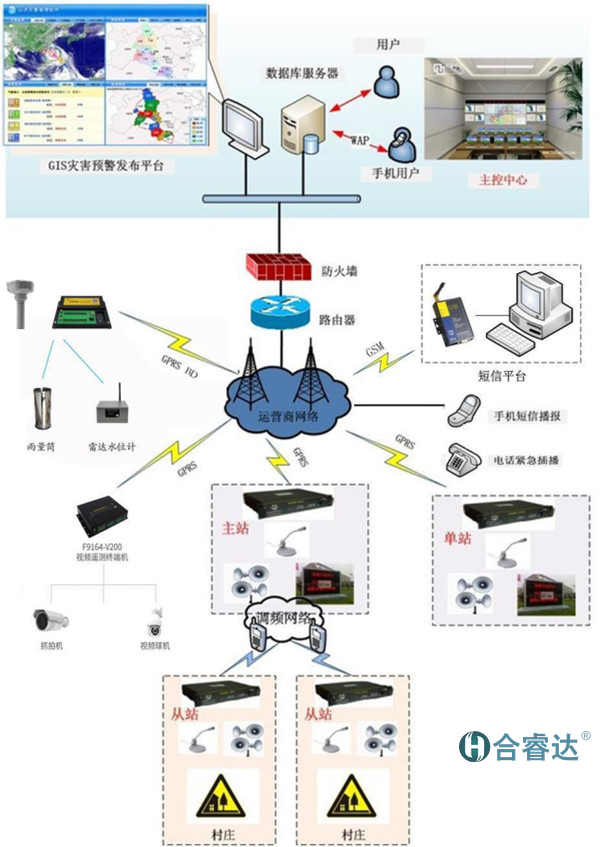

1、总体系统架构
整个系统由两个分系统组成,分别为:视频监控系统、无线预警广播系统组成。
视频监控系统负责监控现场实时视频,由预警广播触发。无线预警广播系统负责采用多种方式对外广播预警信息。
2、预警流程
预警系统主要包括预警信息的获取和预警信息的发布。
预警信息通过监测预警平台制作、发布。县级防汛指挥部门通过预警平台向县、镇、村及有关部门和单位负责人发布预警信息;各镇、村、组和有关单位,根据防御预案组织实施。
基于平台的预警流程如下图所示:
乡村群测群防的预警流程:
群测群防预警信息的获取来自县、镇、村或监测点。由监测人员根据灾害防御宣传培训掌握的经验、技术和监测设施监测信息,发布预警信息。各镇除接收县防汛部门发布或下发的预警信息,还接收群测群防监测点、村等的预警信息。上游乡镇、村组的预警信息及时向下游乡镇、村组发布。
3、预警发布
(1)、发布权限
预警发布的权限归县级防灾减灾负责人员或防汛部门。
群测群防进行预警的地区,预警发布权限归属县、镇、村的防汛负责人和监测预警员。
(2)、预警发布内容
预警发布内容包括:暴雨洪水预报信息,泥石流预报信息,山体滑坡预报信息,暴雨洪水监测信息,水库及山塘水位监测信息,降雨、山洪是否达到临界值,泥石流、山体滑坡灾害发生概率,流量监测信息预警信息等级等。
(3)、预警信息发布对象
预警信息发布对象为可能受地质灾害威胁的城镇、林场、乡村、居民点、学校、山矿企业等,根据预警等级确定不同的发布对象。
(4)、预警发布方式
预警发布方式分为通信畅通下的预警发布和无通信网络下的预警发布方式两种。
在通信畅通时,预警信息发布单位或责任人利用互联网、语音电话、手机能话、手机短信等及时向下发预警信息,各级根据接收的预警信息,按照预案采取相应的措施。
在无通信网络(或通信网络中断)时,根据当地预警设置配置的情况和灾害危险情况,按照预案中事先确定的报警信号,利用发送手摇报警器、鸣锣、启动报警器和无线广播等方式,向灾害可能威胁区域发送警报。
五、系统原理
1、水雨情系统
河湖、涝区的水位和降雨对山洪灾害直接产生影响。而水位的高低很大原因受降雨量的大小而决定的。水雨情监测拟选择一体化水雨情监测站,对水位和雨量进行监测,具有雨量和水位数据智能采集,长期固态存储和远距离传输功能。监测数据可通过GPRS/4G/5G,没运营商信号的时候可采用北斗卫星通信方式传输到中心预警平台。仪器主要结构、功能及工作原理如下:
仪器结构
一体化水位监测站由太阳能电池板、置电池、遥测终端机、雷达水位计、雨量计、风速风向传感器、充放电控制器及一体化安装支架组成,提供多种电源管理模式,可实现低功耗工作模式下的双向通信,并具有出色的防雷特性。
主要功能
具有大容量FLASH存储,数据可以存储5年以上。采用太阳能供电方式,极低功耗控制,在无日照情况下,能正常工作30天。具有GPRS/北斗通信,支持多中心工作模式,遥测站可向多达4个中心站发送数据,每个中心可拥有二种通信信道且互为备份。
支持自报、自报—确认、应答三种数据通信方式,三种通信方式可混合组网。支持掉电、休眠、永久在线三种电源管理模式。支持远程唤醒,响应中心命令。在监测站休眠状态下,中心可以随时唤醒终端机进行数据采集、读取任意时段自记数据或修改监测站配置信息等工作。
工作原理
翻斗式雨量传感器是一个机械双稳态结构,当一斗室接水时,另一斗室处于等待状态,当所接雨水容积达到预定值时,由于重力作用自己翻倒,处于等待状态。
雷达水位计传感器是24G高频雷达式水位测量仪表,测量最大距离可达70米。天线被进一步优化处理,新型的快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于非常复杂的测量条件。
高频微波脉冲发射较窄的微波脉冲,经天线向下传输,微波接触到被测介质表面后被反射回来,再次被天线系统接收并将其传输给电子线路部分自动转换成水位信号。(因为微波传播速度极快,微波到达目标并经反射返问接收器这一来问所用的时间几乎是瞬间的)。
由数据采集遥测终端机接收信号,通过GPRS、CDMA或北斗卫星短信等将其传输到监控中心的数据服务器,从而实时记录水库水位和雨量的数据,通过监测软件来实现对水库水位和雨量实时的监测。
2、无线预警广播系统
无线预警广播系统是在各种原始监测数据和历史数据分析对比的基础上,根据数据分析结果来决策预警信息,将预警信息及时准确地发送到现场进行广播预警。
预警信息通过指挥中心发布。通过麦克风等本地预警或电话、短信群发、GPRS等远程预警方式向需要预警区域的预警广播发布预警信息,预警广播实时将接收到的预警信息进行广播预警,有关单位,根据防御预案组织实施。另外,在主控中心平台上,可对所有设备进行灵活地、随时地分组管理,分组、分区域、分时段预警,及时准确地将预警信息发布到相应区域。
在通信畅通时,预警信息发布单位或责任人还可利用语音电话、手机、手机短信等及时向下发布预警信息,各级根据接收的预警信息,按照预案采取相应的措施。
在无通信网络(或通信网络中断)时,根据当地预警设置配置的情况和河流洪灾的危险情况,按照预案中事先确定的报警信号,利用麦克风喊话、预置预警信息等本地预警方式,或使用手摇报警器、鸣锣、启动报警器等方式,向灾害可能威胁区域发送警报。
若现场网络较差,也可采用卫星、无线电台的方式进行通信,实现预警通知。可拓展主从站,采用调频广播的方式扩大预警范围,由主站通过调频方式把预警信息发送到各个从站进行,通过广播喇叭通知。
(1)、中心预警方式
当预警中心系统发布预警信息的时候,可以以数据转语音、手机或短信方式将预警信息发送到各个终端设备。具体实现方式如下:
GPRS中心系统预警
GPRS方式预警是指由安装于预警现场的预警终端设备连接架设于中心控制机房的预警中心系统平台,由中心系统对预警终端设备进行远程的无线分组管理及预警发布等。可实现对预警终端设备的分组管理,分组预警,及时准确地将预警信息发布到预警区域。预警广播终端接收到预警中心系统的预警信息后,通过TTS模块将文字转为语音的形式并通过高音喇叭播放出去,达到预警的目的。
同时还具有白名单设置,可实现紧急手机、电话的远程实时人工喊话预警,将预警信息及时传达到需要预警的区域。
由于单独的GPRS方式预警可能存在的问题,如:服务器故障、网络故障等原因导致信息无法及时发布,很可能会造成人民群众的生命及财产损失。为了确保预警信息能及时、准确地发布到需要预警的区域,我们需要另外多种远程预警方式来做备份,即短信预警方式。
短信平台预警
短信平台方式是指在主控中心架设一个短信平台,短信平台可以与预警中心平台联动或独立,由预警中心平台产生预警信息或者由短信平台编辑预警信息,并通过短信猫进行短信群发预警,这种方式可以作为GPRS方式的备份通道,可安装于备份服务器上,以实现两种通道相互备份。
通过以上两种组网方式,可以很好地实现预警信号及时覆盖全区域,及时准确发布预警信息。
(2)、调频广播主从站方式预警
由于现场可能没有覆盖运营商信号,而提出调频广播方式预警,通过调频广播的形式把预警信号覆盖到运营商信号达到不了的地方。传输距离受实际现场影响,若无遮挡可达6-7公里,有树林等遮挡的话一般2-3公里。
这种预警方式是主从站方式,由主站设备发出预警信息,通过车载台或FM调频发射机将预警信息以无线电的方式发送到远端的预警广播从站,从站接收主站发送来的预警信息并进行广播。可以实现多级预警、范围预警,同时还可连接预警中心平台实现GPRS远程预警。这种方式与车载台方式类似,只是发射频率不同,可根据现场情况来决定使用哪种方式。
(3)、本地预警
预警广播一体站
预警广播一体站是一款集手机语言、3G/4G/5G/NB-IOT 通信、 短信、LoRa/蓝牙通信、有线网络和大功率扩音广播为一体的预警设备, 具有远程即时电话语音广播扩音、网络流媒体语音合成告警、短信转语音 广播扩音、远程数据转语音告警、LoRa 网络数据告警、预置信息转语音 告警、预置 MP3 音频告警、感知采集阈值联动告警、远程数据通信管理、 蓝牙配置和广播扩音等功能,该产品主要应用于野外扩音预警。
通过该本地预警广播,可在本地实现广播和声光报警提醒,提醒居民远离受灾地。
(4)、其他方式
利用网络传输方式,实现网络流媒体语音合成告警、数据转语音告警。同时还可通过LoRa网络进行数据告警,通过本地麦克风喊话喇叭放大进行告警,适合放置于村委会等地区,也可以前预置信息、MP3音频,一旦发生预警直接转语音告警或发送相关预置短信预警。
3、视频监控系统
视频站点可配合其他站点使用或者单独使用,用来监测现场的实景情况,满足可视化的监测需求。采用监控视频探头进行监测,可进行抓拍或移动物体监测,视频或图片通过设备传输到数据中心,可接8路视频。视频可定制联动预警广播,一旦进行广播预警可触发监控视频开启,平时处于休眠状态。
站点建设在河道旁边或一些需要重点监控的场地,选点以能看到要监测的点为准。根据需求选择视频监控头——若无需实时监测,又需低功耗,则采用串口摄像机即可;若需实时监测查看,则采用球机、枪机摄像机。
站点组成:包括一体式立杆、防水箱、太阳能充电板、蓄电池、充放电控制器、串口摄像头/枪机/球机、通讯遥测终端、避雷装置及其他辅材、基座等。
六、山洪监测预警管理平台
山洪监测预警系统由预警终端、通信中心、数据中心、管理平台以及用户交互层构成;数据库支持主流的关系型数据库MySql。目前web管理平台主要包括7个功能模块,平台概况、GIS一张图管理、预警管理、报表统计系统、日志管理系统、站点管理系统、系统权限管理。
平台概况模块:显示设备总数、在线设备数、今日预警、未读公告;设备状态统计、今日预警情况分析。
GIS一张图管理:使用天地图和列表的方式展示设备状态信息、报警信息、人员信息。
预警管理:对预警终端进行控制,通过预置信息播报、远程喊话、分时分段报警等方式发布相关预警信息,实现站点预警管理。
日志管理系统:对终端上报的预警日志和平台上的操作记录进行查询。
报表统计系统:对设备信息、状态信息、预警信息进行汇总管理。
系统权限管理:对系统中的用户、角色、公告、模板进行管理。
站点管理系统:管理站点的基础信息、设备关联信息。
1、平台概况
平台包含:概要展示当前设备总数、在线设备数、今日预警、未读公告;设备状态统计、今日预警情况分析。
2、GIS一张图管理
(1)、主要功能
包含2大块:地图展示、列表展示。
地图展示:使用 WebGIS 地图方式展示设备状态信息。
列表展示:使用列表的方式展示设备状态信息。
(2)、地图展示
以天地图为基础,展示水电站河流流系,中心控制站和预警站的位置、状态、工况、监测信息等,支持预警提醒和图层管理。
地图展示
(3)、列表展示
展示统计信息:站点统计、预警统计、故障统计等。
预警站点工况信息:工作模式、喇叭状态、机箱状态、供电模式、电池状态、电压状态、通信状态等。
3、预警管理系统
(1)、预警发布系统
支持对单个站点或多个站点进行文本信息、MP3点播、预置信息和短信网关等方式的平台预警发布,生成预警模板,并对发布结果进行直观展示,并生成预警日志。
支持对预警站点进行分组管理,分组预警广播。
支持根据调度计划进行计划预警,可对沿河预警站进行分时分段分级预警。比如第一组的站点先播报,第二组的站点间隔30分钟(时间可设置)后再继续播报,以此类推。(分段同第2点的分组,分时时间在发布时可做调整,分级同1点的预置信息)。
发布预警时,可以选择声光预警、光预警或声预警。
可进行远程广播喊话,通过指定任一组的广播,通过中心平台的拾音器进行远程喊话。
(2)、站点预警管理
对站点自身预警监测进行管理,支持站点预警提示、查看预警数据情况,解除站点预警等(包含站点防盗告警警、水位预警)。
站点预警联动,支持通过短信网关将预警信息发送至相关的管理人员。
支持平台联动中心站产生声音和图像相结合的预警信息。
通过内部通信网络,将山洪、告警信息上传至平台,也可利用传真机实现告警信息自动上报。
4、日志管理系统
(1)、主要功能
包含2大块:预警日志和系统日志。
预警日志:记录终端上报的预警日志信息。系统日志:记录用户的操作痕迹。
(2)、预警日志
对平台发布预警日志和系统操作日志进行记录,支持按时间和事件检索日志信息。
(3)、系统日志
系统日志查询条件有:操作用户名称、操作内容、操作的开始时间和结束时间。
5、报表统计系统
支持对预警站点信息、传输设备和预警告警信息进行记录,支持预警告警类型和次数的统计。
历史状态:对终端上报的设备状态进行历史查询。
历史音量:对终端上报的设备音量进行历史查询。
6、系统权限管理
(1)、渠系管理
包含角色管理、用户管理和模板管理,对渠系段的管理权限进行分配。
角色管理:显示角色列表,可对角色进行增加、删除、搜索、编辑和权限配置等操作。
用户管理:显示用户列表,可进行新增、编辑、删除、查询,其中用户添加和编辑都必须关联角色。
模板管理:显示模板列表,可对模板进行添加、编辑、修改操作。该模板运用于设备远程播报内容。
(2)、系统管理
用来对行政区域、平台DIY、系统配置操作等管理。
(3)、人员管理
运维人员、河段责任人等信息录入,支持增、删、改、查等功能。
7 、站点管理系统
通过对站点设备基础信息进行设置,包含设备编码、设备名称、安装地址、设备状态、信号轻度、设备型号等信息。上下级站点设备型号存在关联性,通过当前站点设备型号可直接查看下级关联设备信息。支持远程设备的编辑、重启。支持设备添加、删除、编辑、批量导入设备、导出设备信息。
七、系统优势
两个系统合力完成完整的山洪灾害的监测、预警、救灾整体解决方案。
地质灾害监测系统具有以下特点:
1、可靠性:系统可保证长期安全地运行。系统中的硬软件都有防死机等保护机制,满足可靠性设计要求。
2、容错性:采集系统具有很高的采集精度;系统具有较高的容错能力;有较强的抗干扰性。
3、适应性:系统有多种通信方式进行备份互补,可以保证预警覆盖面积,对地形环境的适应性强。
4、可扩充性:系统的硬软件可升级,可增加功能。
5、易操作性:现场硬件设备操作简单,易于学习掌握,适合山区农村等环境,软件界面操作方便。
八、项目案例
广西桂林山洪灾害项目 四川凉山山洪灾害项目 内蒙古山洪灾害项目
一、国家政策
2021年4月国务院办公厅发布《关于切实加强水库除险加固和运行管护工作的通知》。重点提出提升信息化管理能力,加快建设水库雨水情测报、大坝安全监测等设施,健全水库安全运行监测系统。积极推广5G应用、大数据和人工智能等技术。
二、系统介绍
四川合睿达水库安全监测预警系统由雨水情监测系统、大坝安全监测系统、广播预警系统、语音对讲系统和LED本地显示系统等,通过4G/北斗/调频/光纤等无线+有线的方式,实现对水库智能化遥感、遥知和遥控。小型水库的在线监控具有库水位、雨量、视频、渗流渗压等运行数据自动釆集、分析、上报功能,自组网、物联网系统具有全要素采集通信功能,水库安全监测预警系统云平台具有监测数据智能分析预警功能,实现了水库运行状态远程感知、运行态势分析、安全管理、巡视检查在线管理等全面业务支持,既能支持单个水库管理,也能支撑全省、全市或全县水库管理。
三、雨水情测报
雨水情监测主要实现库区水雨情视频监测、入库流量视频监测、溢洪道下泄流量视频监测和坝体视频监控等。针对水情、雨情全过程的远程自动采集、视频监视,实时记录水库雨量、水位、流量的动态变化过程。通过对监测的水情、雨情数据进行分析,为水库管理部门提供评估辅助决策依据,实现科学调度配置。水库监测站点设施包括:雨量计、水位计、视频监视设备、遥测终端、水标尺以及供电、防雷等设施。
四、大坝安全监测系统
合睿达大坝安全监测系统主要建设内容为埋设安装变形标点/GNSS 坝体位移监测、测压管(渗压计)、量水堰等自动监测仪器设备,对大坝变形、渗压渗流、浸润线监测、渗流量等进行 24 小时的在线数据监测。
变形监测:一般采用安装观测墩人工观测的方式,根据情况也可采用 GNSS方式进行表面变形自动监测。或者在人工观测方式基础上同时增设GNSS自动监测设施,以自动为主,人工为辅,监测数据可对比分析,提高效率与可靠性。
渗压渗流监测:采用在测压管中安装渗压计,实现自动监测。
渗流量监测:采用量水堰进行监测,量水堰型式宜用三角形,在量水堰旁安装量水堰计实现自动监测。
硬件组成
五、水库监测预警平台
实现对水库雨水情和大坝安全数据采集、汇聚、分析、预警、基础数据管理、现地数据终端在线运维及巡检记录等,并通过GIS一张图将各设备状态信息、实时数据、预警信息进行智能化预测、预报、预警。通过数据共享将系统的水雨情数据、大坝安全监测数据、告警数据、巡检数据推送到自治区监测平台,实现与其信息互联互通。
PC 端:综合监测、水库监测、值班管理、巡查管理、预案管理、责任制管理、维养管理、基础信息管理。
APP端:综合监测、水库信息、预案查询、巡检维护、水库雨水情、水库责任人。
围绕水库业务需求,充分利用高新技术,构建 2 大管理平台 +2 个移动应用基座,实现分级水库管理“可视、可知、可控、可预测”。
信息总览
视频监控 安全监测浸润线示意图
运行管理 三个责任人
六、安装案例图
渗流渗压监测
GNSS表面变形监测
水雨情监测
