M26水听器

一、产品概述

1.1测量原理

M26水听器采用压电陶瓷作为换能材料，利用其压电效应，在声压作用下产生形变并输出电信号。信号经放大后转换为电压输出，具有体积小、结构简单、灵敏度高、重量轻等特点，适用于声呐载体，可提升机动性与探测能力。

1.2产品描述

IP68 防护等级，采用完全密封方式。RS485 输出在上位机能显示采集的数据,采集方式：实时采集和触发采集两种；模拟输出电压范围：0 ～ 3.3V，符合市面上大部门的 ADC 采集应用，方便用户进行开发。

1.3产品特点

宽电压输入：6VDC～30VDC

双输出模式：RS485输出/模拟输出（可选）

高灵敏度：≥-160dB±3dB（参考1V/μPa）

频率响应宽：10Hz~20kHz

结构坚固：外壳采用304不锈钢，带3/4”管螺纹安装接口

1.4应用领域

M26水听器凭借其高灵敏度、宽频响应和可靠的水下性能，在多个领域发挥着重要作用，为科研、工业和环境监测提供精准的声学数据支持：

1.4.1 水产养殖智能监测

通过实时采集鱼、虾等水生生物摄食、游动及群聚活动产生的声音信号，实现对养殖池内生物行为与状态的非侵入式、全天候监测。分析声响强度与模式变化，可量化摄食活跃度，辅助优化自动投喂策略，提升饲料利用率，降低养殖成本与环境污染风险。

1.4.2水下噪声源定位与环境评估

在海洋工程、港口管理、生态保护等领域，可用于定位船舶噪声、水下施工声源、泵阀泄漏点等。通过多节点布设与声学信号分析，实现噪声源的空间定位与频谱特征识别，为噪声控制、环境评价和声学隐身设计提供依据。

1.4.3水流声学测速与流量监测

利用水流经过特定结构（如管道、堰口、河床）时产生的湍流声与空化声，建立声强-流速相关性模型，实现水流速度的非接触式测量。适用于河道、涵管、排水系统等场景的流量估算与水力状态监测。

1.4.4管道与流体输送系统健康监测

安装在管道外壁或内部，实时捕捉流体流动声、气泡声、颗粒撞击声及异常振动声。通过声信号分析可判断流体类型、流速、气液两相流状态，并早期预警管道堵塞、泄漏、设备磨损等故障，适用于石油、化工、供水等行业。

1.4.5材料科学与结构健康检测

在实验室或现场环境中，用于检测材料受载、疲劳、断裂过程中发出的声发射信号，分析损伤演化规律。也可用于复合材料、混凝土结构的无损检测与完整性评估，识别内部缺陷与微裂纹。

1.4.6机械系统状态监测与故障诊断

安装于水下机械（如泵、涡轮、推进器）附近，采集其运行噪声与振动声。通过频谱分析与特征提取，实现设备运行状态监控、异常诊断与预防性维护，提高系统可靠性与使用寿命。

1.4.7医学与生命科学研究

在实验水槽或流动系统中，用于监测水生动物生理声（如心跳、呼吸声）、细胞声学效应等。也可用于血流声监测、超声耦合检测等医学工程研究，为生物声学与医学诊断提供实验工具。

二、技术规格

2.1技术参数

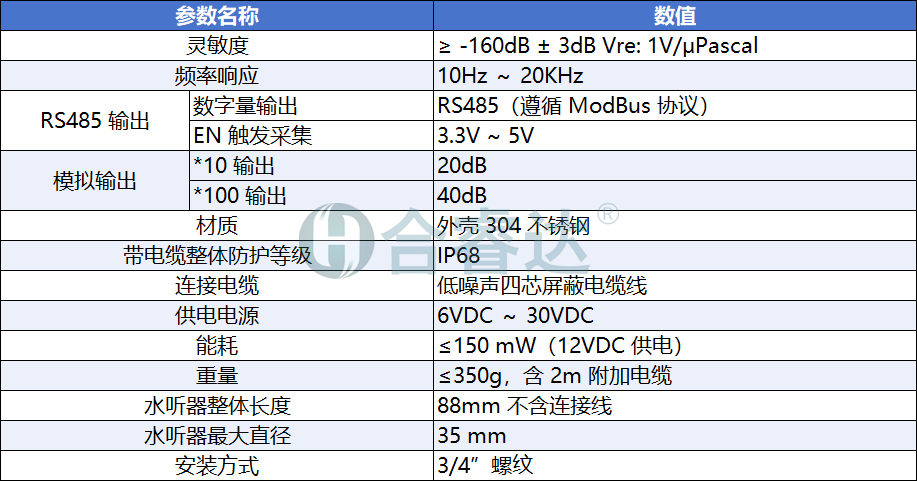

2.2结构尺寸

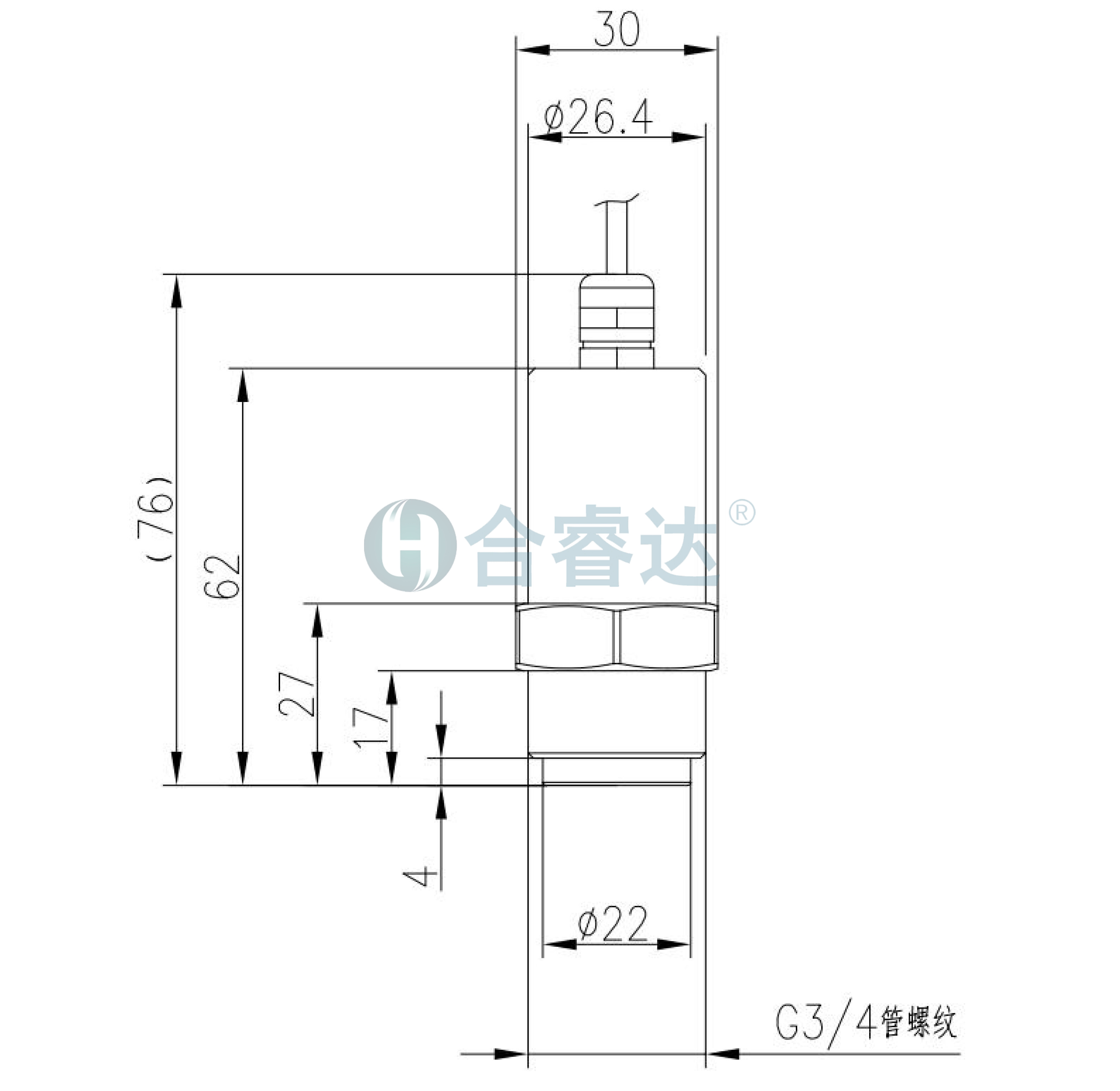

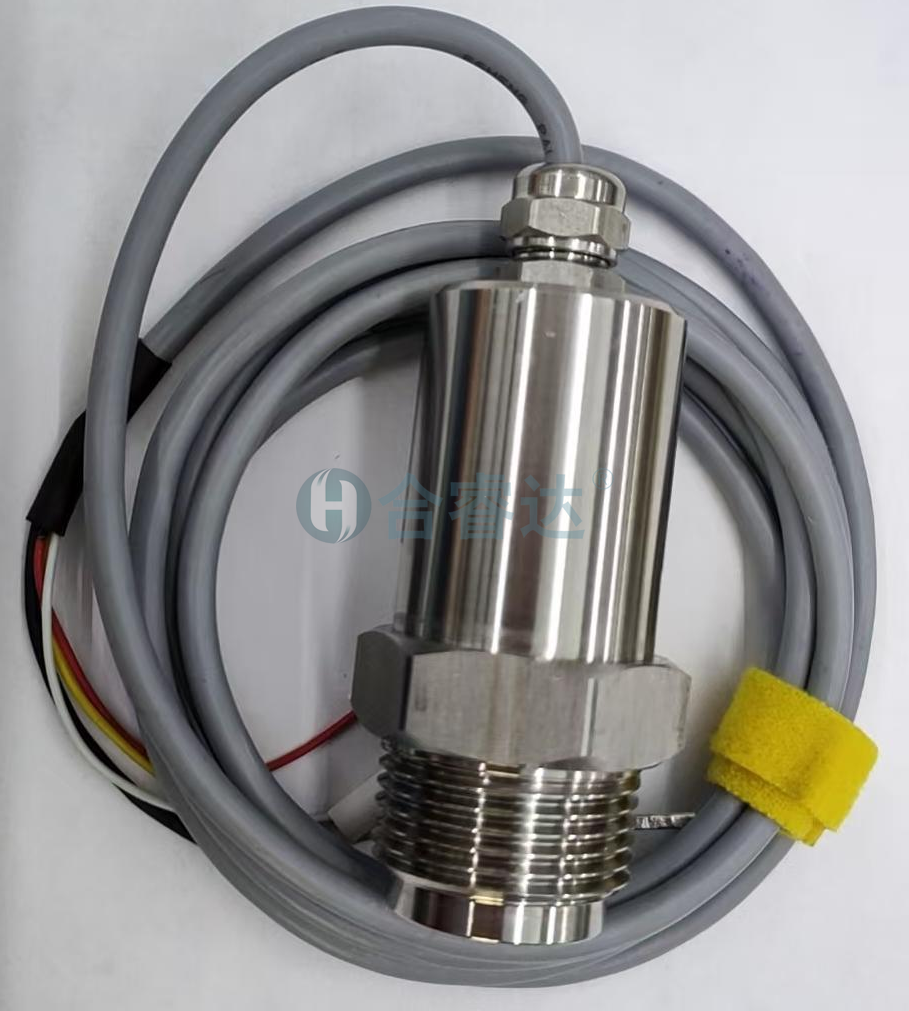

2.3实物外观

三、安装与接线

3.1电气接口定义

3.1.1RS485输出接线

红线：电源正极（+）

黑粗线：电源负极（-）

白线：RS485A

黄线：RS485B

黑细线：EN（使能触发）

3.1.2模拟输出接线

红线：电源正极（+）

黑线：电源负极（-）

白线：×10增益输出

黄线：×100增益输出

3.2安装方式

通过G3/4管螺纹安装于监测位置，确保密封可靠。

四、操作与测试

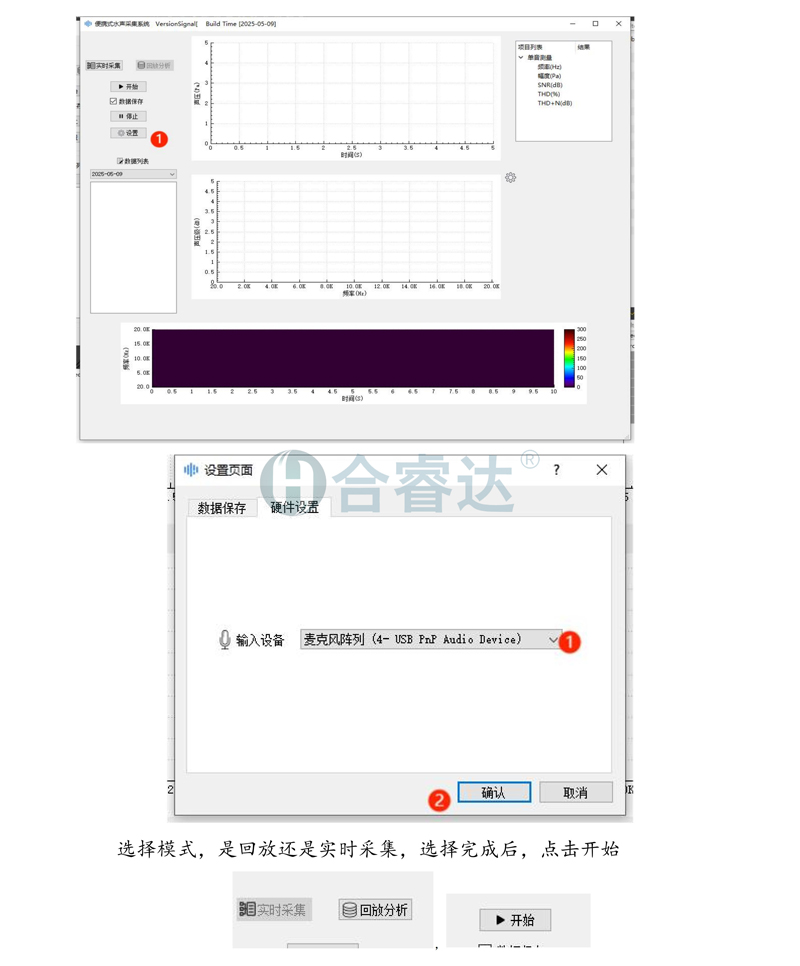

4.1软件应用

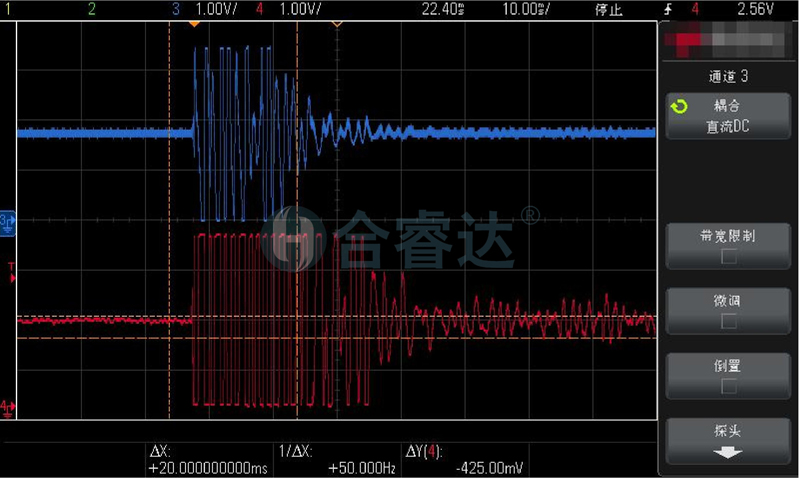

4.2测试

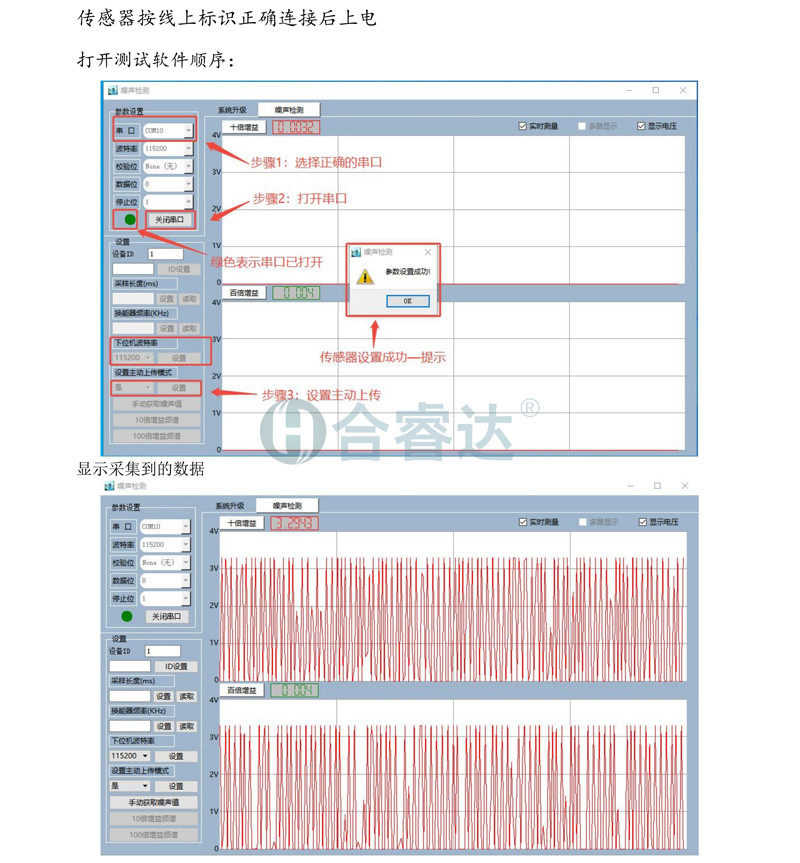

传感器按线上标识正确连接后上电，打开测试软件顺序：

五、注意事项

1.请确保供电电压在6~30VDC范围内。

2.接线时请确认接口定义，避免接反。

3.如需触发采集，请确保EN信号符合3.3~5V电平要求。

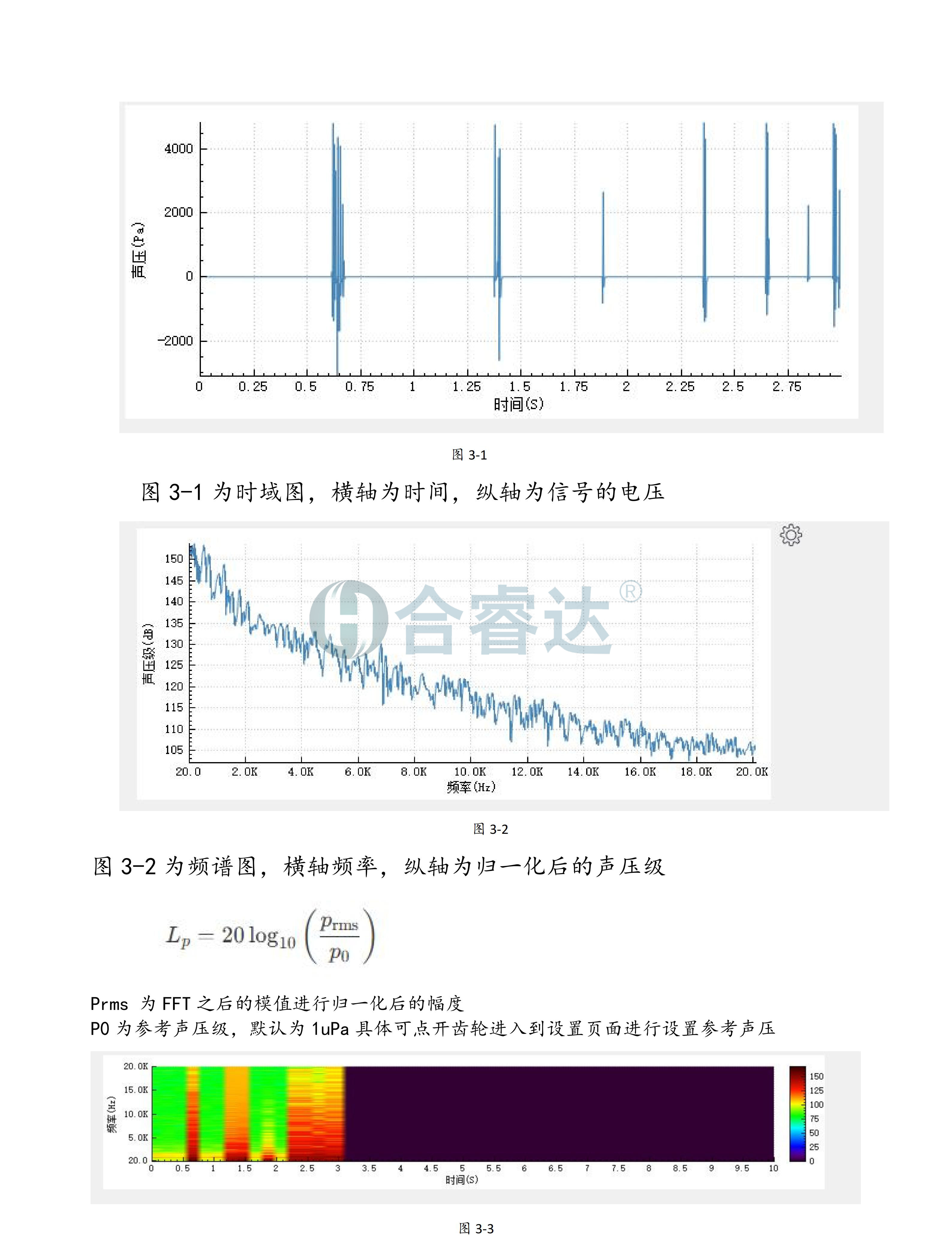

4.使用频率分析功能时，需自备兼容的USB声音采集卡。

5.修改波特率、上传模式等参数后需重启设备生效。
