一、概述
1.1产品描述
低功耗窨井液位计配套了低功耗超声波液位计以及投入式双组合。超声波液位计可实现远距离非接触测量，避免长期处于污水井中而导致探头遮挡、淤堵；而投入式液位计可实现超声波液位计的盲区测量，在一定程度上提高了产品的适应性。同时，本产品采用3.6V一次性锂电池配套超级电容供电，总容量达133AH，可实现30分钟频次数据上传条件下工作2 年（常温25℃环境下）。
1.2产品特点
.低功耗，CAT-1或者NB-IoT均采用超低功耗设计
.可配置，内置BLE蓝牙，可通过微信小程序实现参数读取及配置
.IP68防护等级
.超声波与投入式液位计组合实现无盲区测量
.平台多功能化，具备数据查询、数据导出、参数设置、拟合曲线分析、仪表离线状态
.监测、SIM卡状态监测等功能
.微信小程序可远程查看数据
.支持多平台协议，平台API接口
.防水型水密接头，便于现场维护
二、技术规格
2.1技术参数

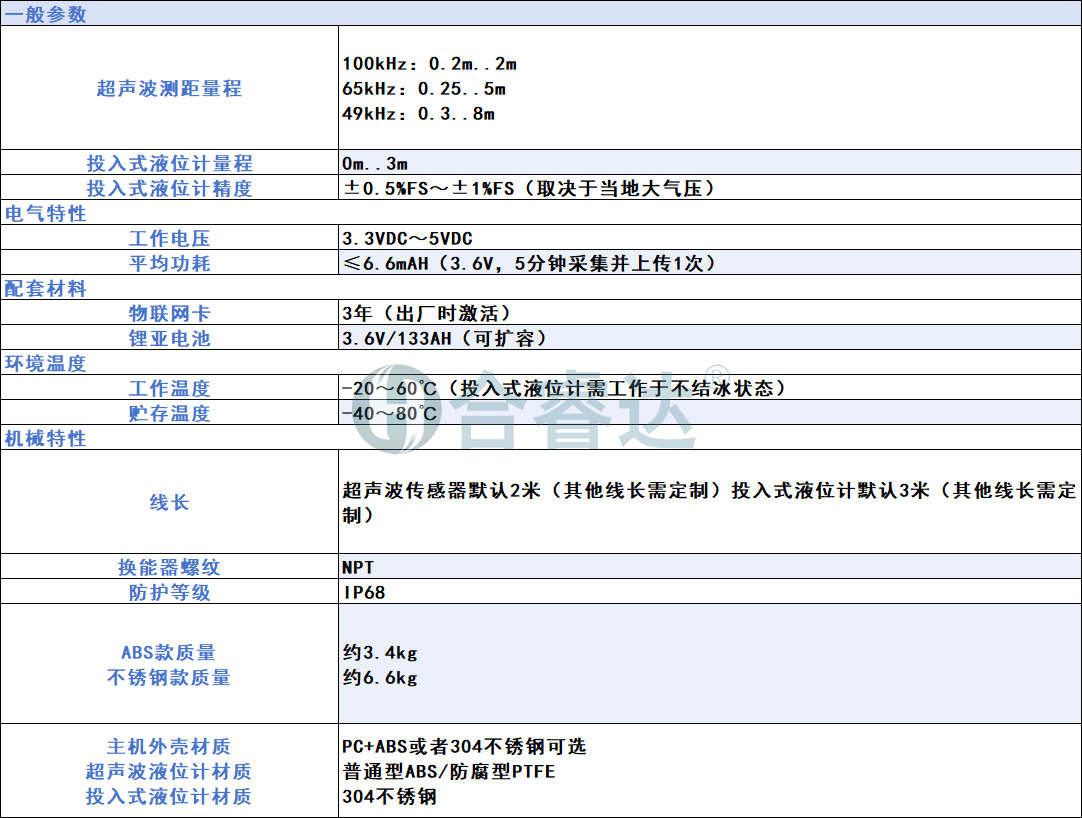

2.2型号分类
ABS款：支持LTE Cat.1/NB-IoT
不锈钢款：支持LTE Cat.1/NB-IoT
2.3功耗计算
30分钟采集上传：平均功耗约4.4mAH，133AH电池可用约2年
5分钟采集上传：平均功耗约6.6mAH，电池可用约1.5年以上
5分钟采集、30分钟上传：平均功耗约5.2mAH，电池可用约1.8年以上
注：电池效率受温度与自放电影响，约60%–90%（使用温度在-20～60℃下）
2.4–2.6结构图示

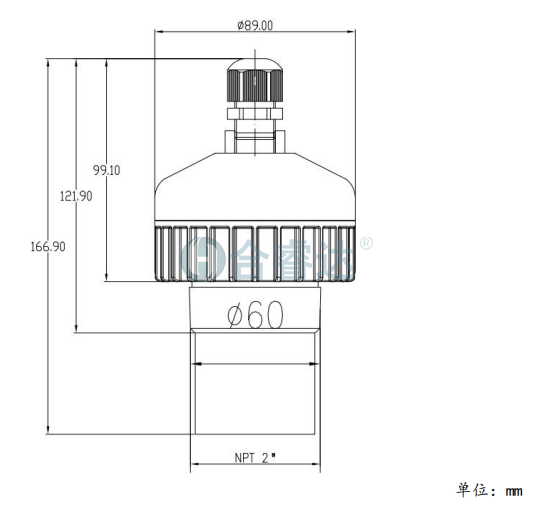

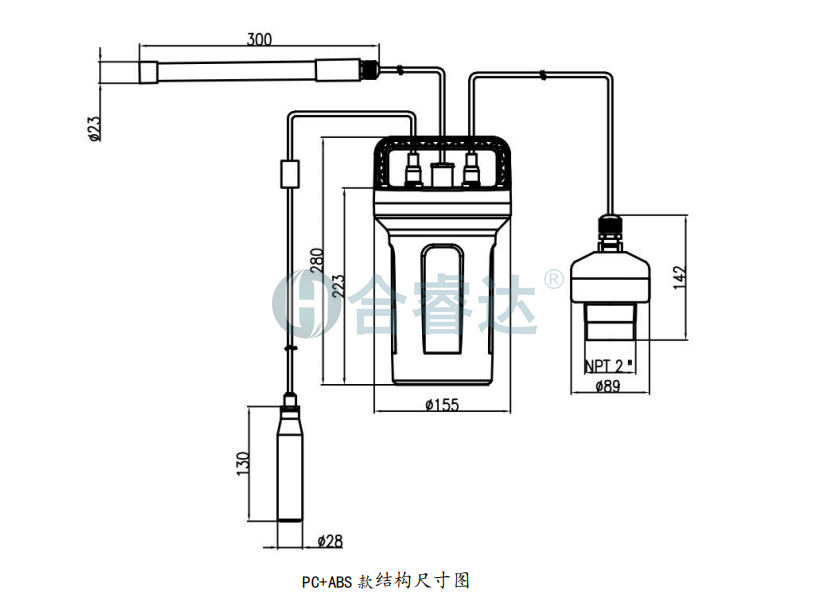

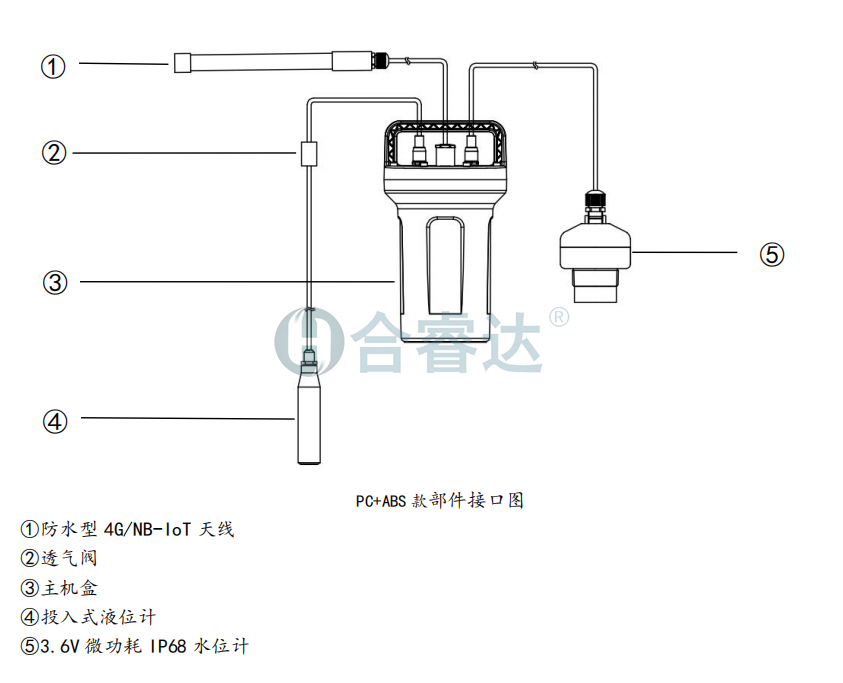

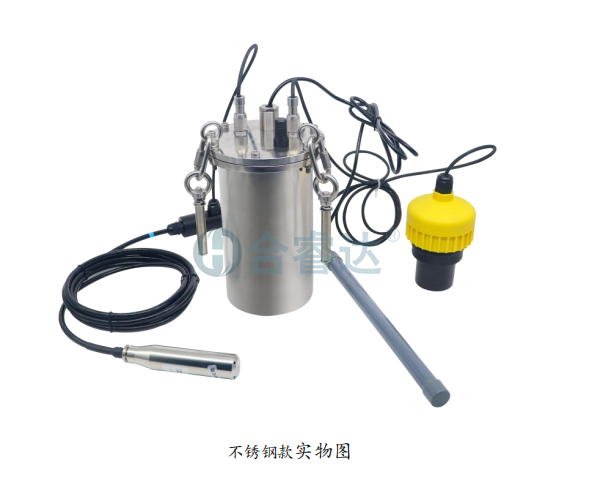

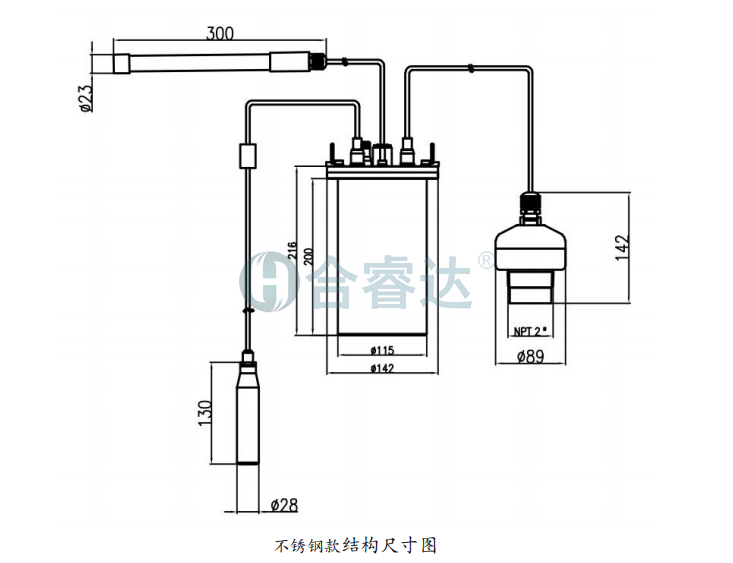

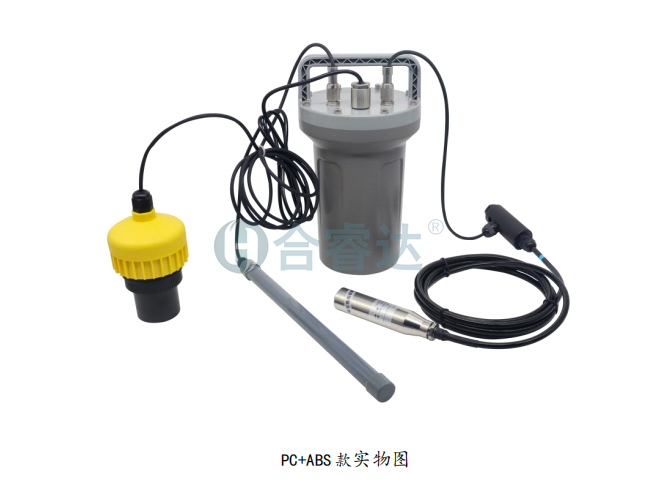

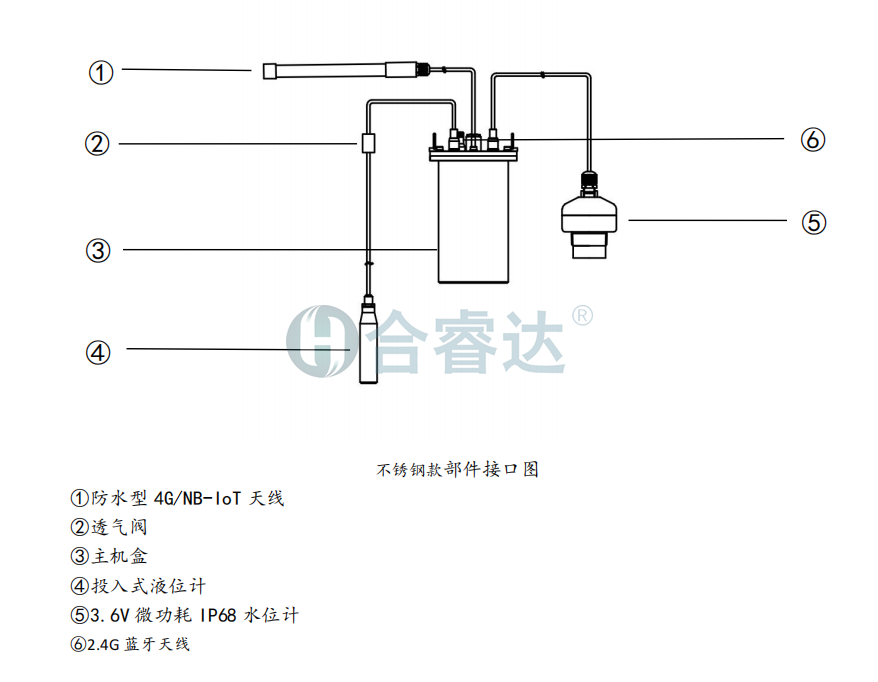

提供部件接口图、结构尺寸图、实物图
超声波液位计螺纹：NPT2″（直径约60mm），安装孔径建议62mm
三、安装说明
3.1安装要求
适用于管井、水库、河道等无稳定电源环境
最大量程8米，安装时需避开阶梯、凸起物
狭窄空间内信号易聚集，需合理选型
3.2安装方式

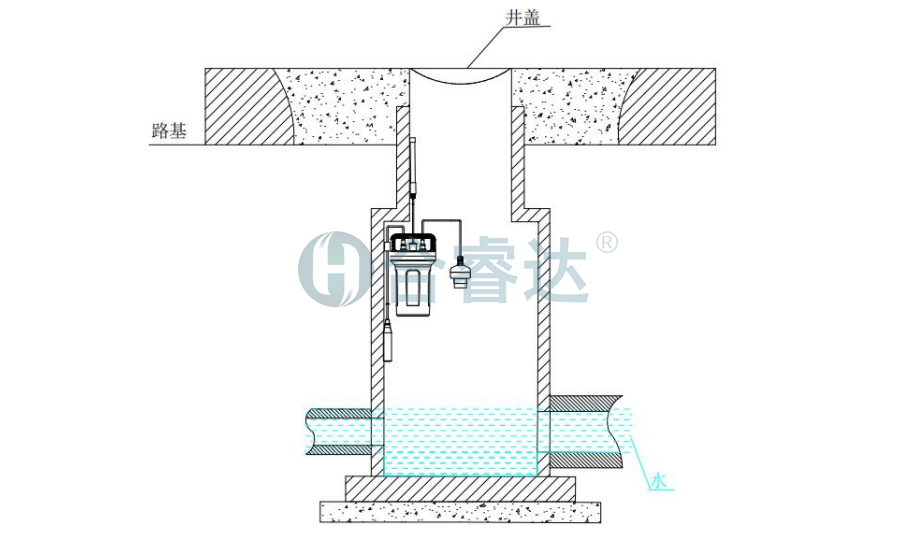

（1）超声波水位计：
按量程选择型号，安装位置前方避免障碍物

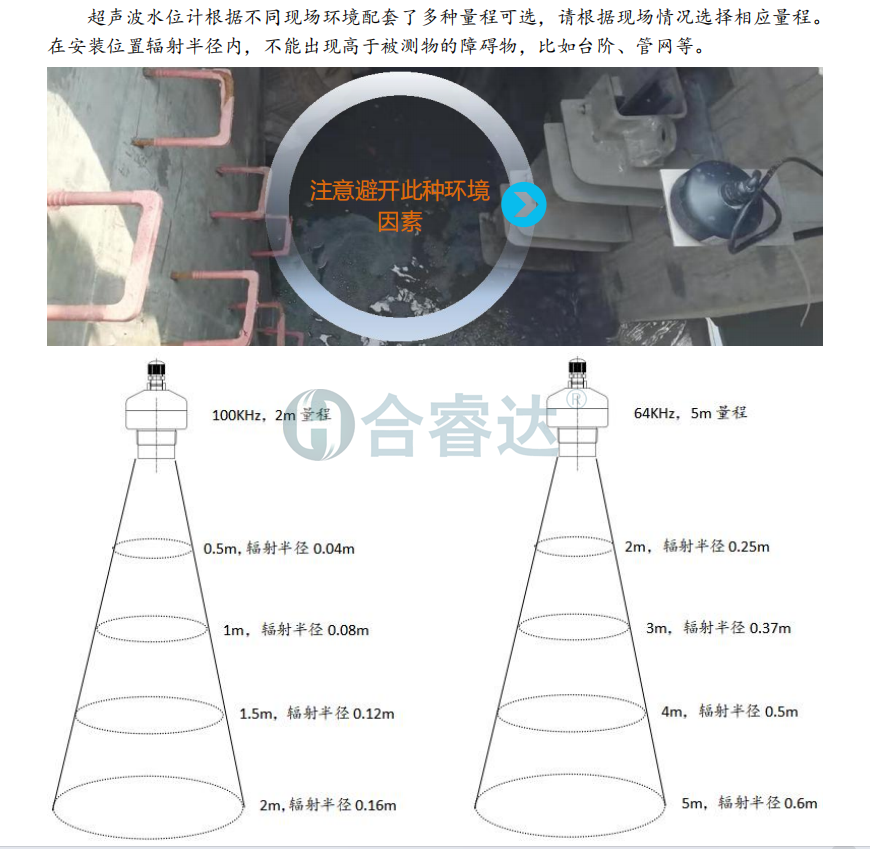

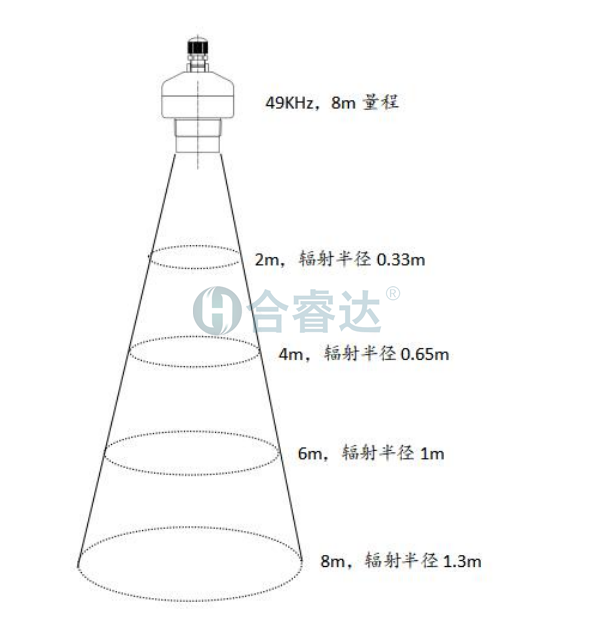

提供不同频率下的辐射半径参考表

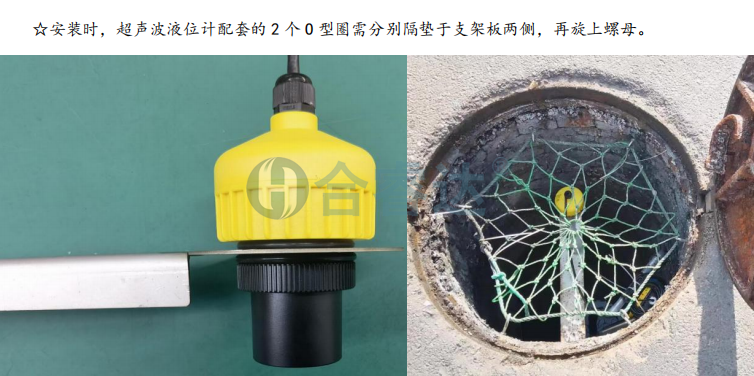

安装时使用O型垫片与螺母固定
（2）投入式液位计：
量程3米，安装在超声波下方≥0.5米处
（3）天线：
标配防水天线，金属井盖建议埋地安装
（4）主机：
自由式固定
3.3注意事项
根据理论预算与实际测试，电池在规定环境内使用的年限为2年，如其他原因造成电池过放时可联系厂家更换电池或自行更换电池。打开主机盒盖子与电池盒盖子即可进行更换。二次开盖之后请确保主机壳的橡胶圈压紧才能旋紧螺丝。
超声波探头需定期清洁，避免水汽积尘。
投入式液位计在污水中可能淤堵，需定期清理。
由于超声波液位计长期密闭于窨井中，会产生水汽使灰尘或泥沙凝固于探头表面导致信号强度偏弱，如发现数据异常可进行现场排查。投入式液位计如长期工作于浑浊污水中可能产生淤堵，请根据现场情况进行定期清理。现场维护时，不能改变传感器的间距，否则需重新设置传感器参数。
四、调试说明
4.1DTU配置（微信小程序）
（1）扫码进入小程序
（2）蓝牙连接设备
（3）用户设置：
采集间隔（秒）
上传间隔（需为采集间隔的整数倍）
传感器上电延时
安装位置与坐标
（4）厂家设置（禁止修改）
（5）日志查看
4.2超声波水位计调试（PC端）
下载上位机软件
接线说明：
红：3.6V+
黑：3.6V
蓝：RS485A
黄：RS485B

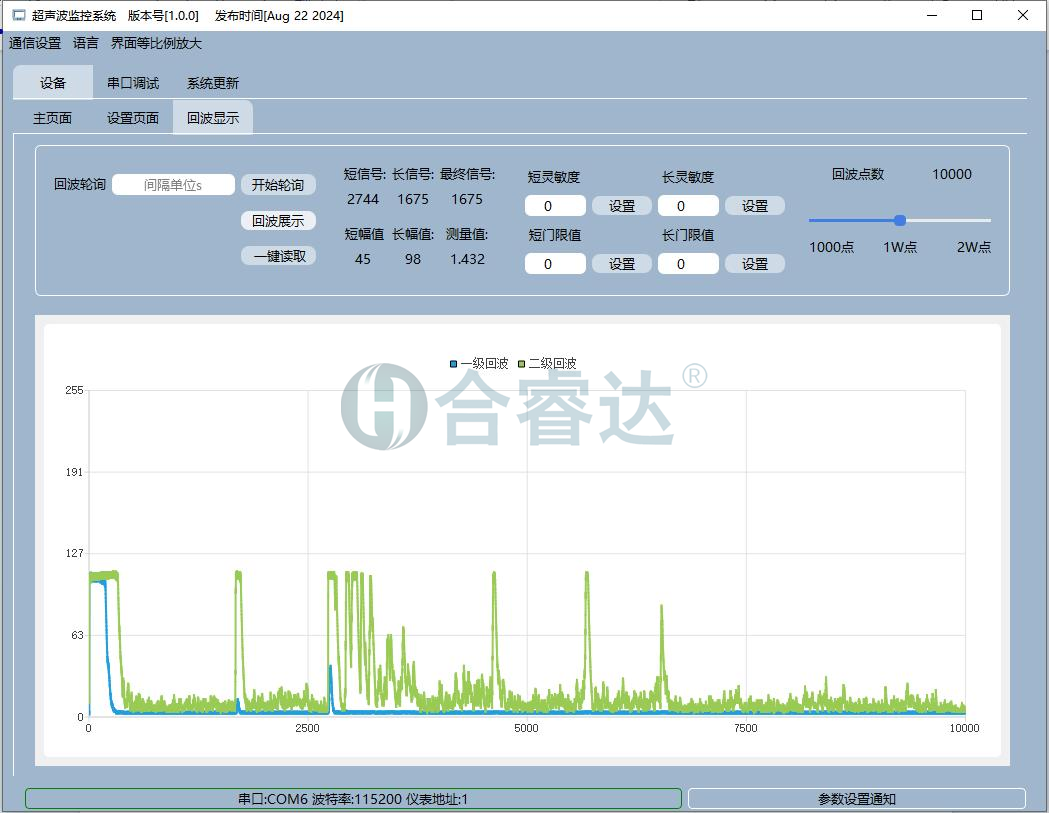

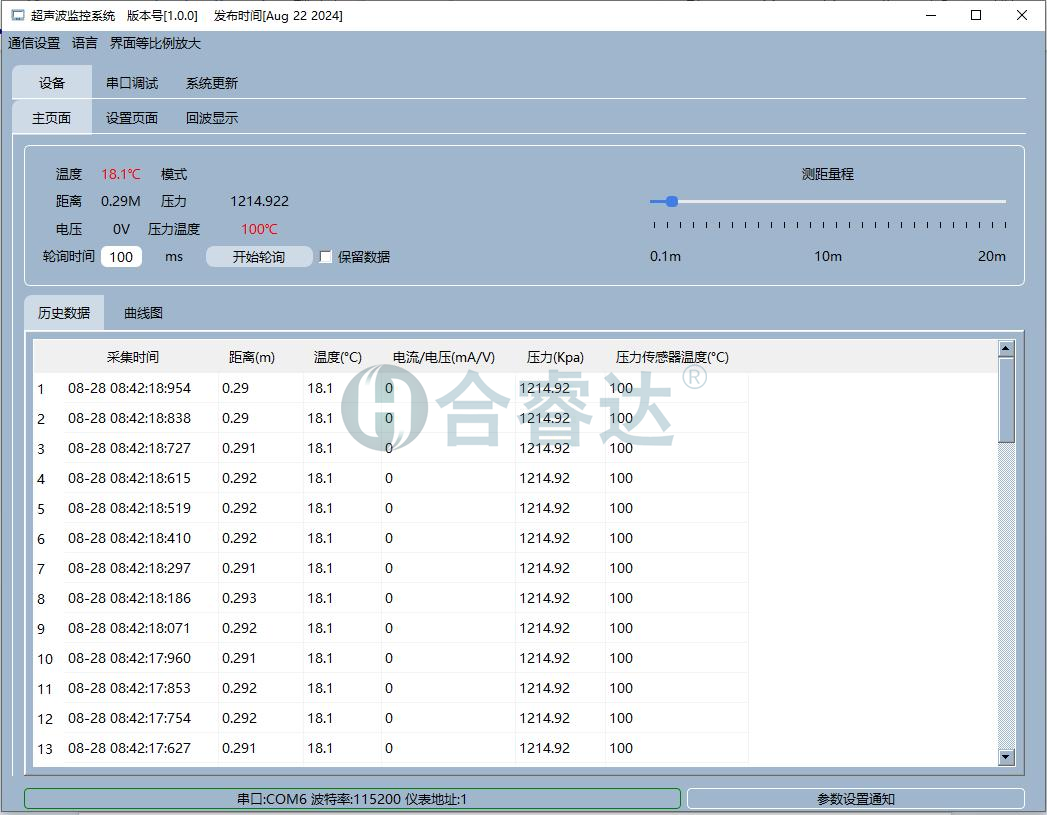

支持数据查看、回波分析、参数设置
4.3数据访问
方式一：扫码登录平台
方式二：访问网址
账号密码见随货清单
平台可查询数据、流量状态、设备位置等
