一、系统结构
四川合睿达水库大坝监测系统主要包括渗流监测系统、流量监测系统、雨量监测系统、沉降监测系统组成。每一个监测系统由监测仪器及自动化数据采集装置（内置通信装置、防雷设备）、附件（电缆、通信线路、电源线路）等组成，主要是把布设在水库各结构物内各类监测仪器的数据按照特定的采集频率进行采集，从而通过无线通信模块将各采集系统的采集数据上传至安全监测云平台中。
二、工作原理
监测云平台将各监测数据系统整合在统一的平台上，云平台可对监测系统的监测数据，以及人工巡检、人工采集的数据实时进行管理、分析、处理，让业主及工程管理人员实时掌握工程的运行状况，及时、准确判断工程的安全状况提供可靠的依据，对整个工程实现持续不间断的在线监控。
三、系统监测内容
变形监测：表面位移监测、内部变形监测、挠度监测、裂缝和接缝监测、基岩位移监测；
渗透监测：扬压力、地下水位、孔隙压力、渗流量；
应力监测：混凝土应力、岩体应力、钢筋应力、土压力；
水文气象监测：温度、湿度、风速风向、气温、气压、雨量、水位。
四、主要产品
水库大坝监测系统主要产品：渗压计、水位计、量水堰计、多(单)点位移计、应变计/应变计组、无应力计、钢筋计、锚杆应力计、锚索计、测斜仪、裂缝计、位移计、位错计、土压力计、土体沉降计、脱空计、固定式测斜仪、倾斜仪、GNSS、翻斗式雨量计、温湿度计、无线智能振弦采集仪、多通道振弦/差阻采集仪、485通用采集仪。
五、在线监测云平台

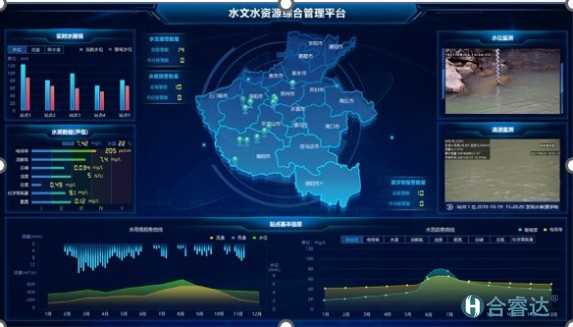

云平台提供数据采集、数据展示、图表绘制、统计分析、安全预警和系统管理等功能，实现动态跟踪管理，及时掌握大坝状况的变化趋势，辅助管理者科学决策。
（数据曲线图）
根据渗压计的测值，可换算成水压、水头、水位高程（需在平台软件上设置安装高程）。通过云平台可方便的自定义计算公式，可同时监测渗压计的温度，查看测值与温度相关曲线。根据渗压计的测值结合实际工程信息，可绘制浸润线。
1、渗流监测管理系统
2、流量监测管理系统
3、沉降监测管理系统
4、工程大事记及管理中心
一、系统介绍
水库雨水情自动测报系统辅助水利管理部门实现水库雨水情信息“全要素、全量程、全覆盖”自动测报。系统具备水库水位、雨量、现场图像/视频等水文信息采集、传输、处理及预警广播等功能，有效提升了雨水情信息的时效性和准确度，为保障水库安全运行及辅助流域防洪联合调度决策提供数据保障。
二、系统拓扑图
三、系统功能特点
1、水位、雨量等数据远程监测，及时报送汛情信息
（1）、远程采集水位计、雨量筒等数据
（2）、按标准水文/水资源规约，通过4G/5G/NB-IoT/以太网/北斗网络，自动上报至省、市、县水利平台
（3）、 可扩展流速、流量、水质监测等
2、图像/视频监控，可叠加测点数据
（1）、对水库关键位置进行可视化管理，方便汛期或险情发生时远程巡检
（2）、视频监控按需配置，满足现场视频实时查看需求
（3） 、图像/视频可叠加测点位置、库水位、降水量等数据，实现可视化远程监测
3、报警信息联动预警广播，及时通知可能受灾人员撤离
水位越限、大雨/暴雨自动预警，上传报警信息并直接联动警灯闪烁，高音喇叭自动播报防汛语音信息。
4、双通道模式，信息传输更可靠
（1）、数据通道4G/5G/NB-IoT/北斗，图像/视频通道4G/5G，有效降低终端功耗 ；
（2）、主通道4G、备用通道北斗短报文，保障恶劣天气情况下，终端正常上报。
5、越限自动报警，及时预警汛情
（1）、库水位/降雨量超限时，系统自动报警，及时报送汛情信息；
（2）、自动向责任人手机发送报警短信（选配）。
四、硬件系统
五、监管平台
1、一张图综合展示，辅助管理
2、雨量、水位数据持续稳定监测，智能报警

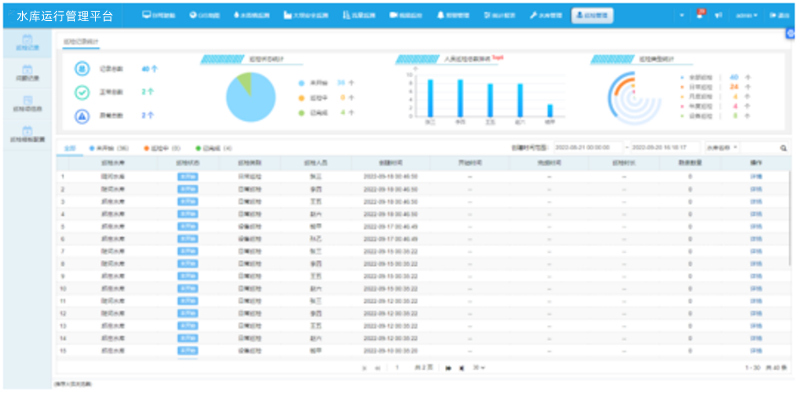

3、巡检管理，辅助人员调度

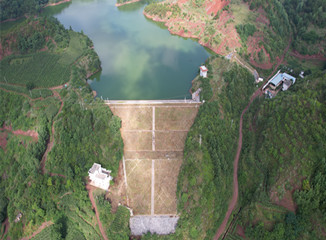

六、应用案例
一、系统概述
水库泄洪预警系统是水库泄洪（或放水）的监控管理平台，监控中心借助该系统可实时远程监测水库泄洪口的水位、雨量、现场视频图像等信息，当发生突发性泄洪或调节性放水时，下游预警设备及时发布预警，避免因泄洪或放水导致的人民生命财产损失。
二、系统架构
三、系统组成
水库泄洪预警系统由监控中心、泄洪口水位雨量监测终端、通信网络、下游预警发布中心四部分组成。
四、系统特点
1、低价高效
系统完全兼容水库现有监测设备，最大化利用原有资源，实现数据联动采集。
2、全面覆盖
在沿岸低洼处、浅滩、矮桥、人员集中点等事故易发地段、每一公里部署预警广播系统，对所有泄洪区域进行全面覆盖。
3、技术成套
全方位数据采集，包括水库现场视频录像、图像抓拍、水库水位、雨量等，提供决策依据，帮助管理人员快速研判、科学决策。
4、人机互补
在水库大坝上建立预警主控机室，管理人员可通过手机、固定电话、短信、现场话筒、对讲机等方式实现警报信息实时发布。
五、系统用途
1、适用于水库有人或无人值守；
2、适用于水库有闸门或无闸门；
3、适用于水利部门或其他部门所有 ；
4、适用于水电站放水预警；
5、适用于调节性放水或紧急泄洪；
6、适用于河道内涨水和洪水上岸。
六、平台展示
预警中心系统
GIS系统
远程监管系统
预警模板
预警信息发布
视频监控
一、现状
随着自动化技术的进步，大部分水库大坝不同程度地实现了安全监测自动化。但仍存在以下问题：
1、重建轻管，重视安全监测系统建设，不够重视运行维护。
2、缺乏系统性、综合性及相关性的资料分析功能。
3、软件大多为数据采集及简单的管理，缺乏数据分析、数据报表、预警等功能，较难将采集数据有效利用。
4、各软件系统较为孤立，数据无法有效整合，系统不仅运维成本较大且存在资源浪费。
二、系统介绍
水库大坝安全监测系统由水库智能感知、物联网信息通信、云端智慧监控管理平台组成。水库的在线监控具有库水位、雨量、视频、渗流渗压等运行数据自动釆集、分析、上报功能，自组网、物联网系统具有全要素采集通信功能，水库安全监测预警系统云平台具有监测数据智能分析预警功能，实现了水库运行状态远程感知、运行态势分析、安全管理、巡视检查在线管理等全面业务支持，既能支持单个水库管理，也能支撑全省、全市或全县水库管理。
三、监测内容
1、变形监测
表面位移监测、内部变形监测、挠度监测、裂缝和接缝监测、基岩位移监测
2、渗透监测
扬压力、地下水位、孔隙压力、渗流量
3、应力监测
混凝土应力、岩体应力、钢筋应力、土压力
4、水文气象监测
温度、湿度、风速风向、气温、气压、雨量、水位
四、监测项目及布点
五、监测布设图
六、系统组成
七、数据展示
一、国家政策
2021年水利部印发了《全国山洪灾害防治项目实施方案（2021-2023年）》，提出“到2023年，山洪灾害防治体系进一步健全，监测预警能力进一步提升，努力补齐山洪灾害防治当前存在的明显短板”的建设目标。
二、系统介绍
山洪灾害无线预警广播系统由水位站、雨量站、无线预警广播与入户报警器通过无线连接和视频会商系统组成。设置有黄色、橙色、红色三个预警级别，当水位（雨量）上升到水位（雨量）站传感器设定报警水位（雨量）时会及时产生报警信号，无线预警广播和入户报警器接收信号并进行报警，同时雨量和水位信息也会通过 GPRS/4G 传送到系统平台，可以通过视频系统观察具体信息。为更好地发挥系统的防灾减灾作用，还需建立群测群防的组织体系，加强宣传培训。
三、主要设备
山洪灾害无线预警广播系统主要设备有简易水位站、雨量报警站、水位流量站、水位视频站、入户报警器等。
四、系统功能
1、实时水雨情、工情信息综合查询统计分析;
2、多调度预案对比分析计算，并提供三维防洪调度仿真和推演;
3、内嵌各种防洪调度专业计算模型可供选配;
4、结合洪水风险图、防洪概化图进行GIS展现和分析;
5、系统支持流域洪水联合调度模型、支持水库和蓄滞洪区等；
6、水利工程的运用和调度模型，支持溃坝、溃堤等水利工程运用的实时调度计算和场景模拟;
7、多层次水雨情监测分析;
8、灵活的监测预警方式，完整的应急响应预案;
9、基于GIS的可视化内容丰富多样、响应速度快、系统稳定;
10、提供可定制的预警评估模型;
11、提供并预留其他业务支撑系统的服务接口，可扩展定制。
五、平台展示
山洪灾害监测预警平台对水位、雨量、设备工况、报警信息、视频等要素实时监测并统计分析，为防洪抗旱指挥调度提供决策依据，分析确定警戒雨量和危险雨量，超过警戒线及时预警，确保雨情及时监测到位，预警信息及时发出，可对接市、省、国家监测预警平台，与气象、国土、水文信息平台共享数据，为防灾减灾提供实时信息服务。
