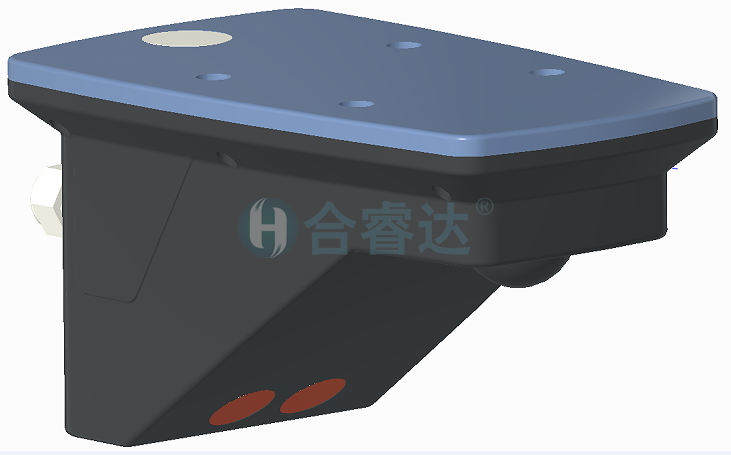

超声波雷达流量计

一、产品概述

超声波雷达流量计是一款集雷达测流与超声波测流于一体的智能管网测流设备。它适用于满管与非满管两种工况，非满管时使用雷达监测流速和水位，满管时使用压力式水位计测水位，使用超声波测流速，实现满管和非满管全场景测流。广泛应用于石油、化工、城市供排水、污水处理、入河入海排口等多种工业与市政领域。

产品使用示意图：

二、核心特点

2.1双波测流模式：非满管时采用雷达监测流速与水位；满管时采用超声波测流速+压力式水位计，适应多种管网状态。

2.2智能流量算法：支持多种渠道与管网配置，根据实时水位自动计算流量。

2.3支持流速率定，根据安装场景的实际流速进行校准。

2.4发射功率、灵敏度等参数可根据实际需求调整，满足不同的安装环境。

2.5断电保护，突然断电的情况下，数据自动保存不丢失。

2.6选配4G 通信，数据可直接上传到信息平台，实时传输保障数据的准确性。

2.7选配蓝牙配置和远程配置，实现远程监控和管理，操作更加便捷。

2.8支持间歇供电，保障设备的长期稳定工作。

2.9管道顶部安装，可有效减少淤积、垃圾等对设备的影响。

2.10安装支架可调节，满足多种安装场景，可实现免下井安装。

2.11防护等级 IP68。

应用范围：地下排水管网、城市给排水管网、入河入海排口、石油、化工等液体管道

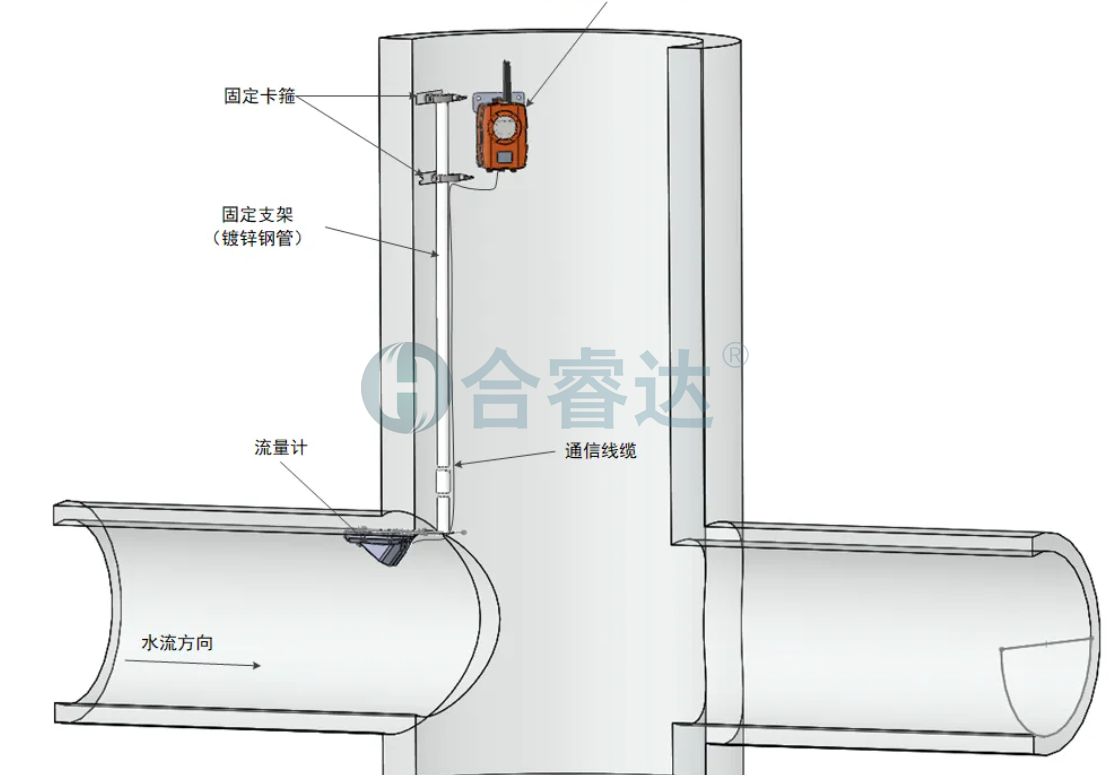

管网内安装示意图

超声波雷达流量计部分功能随产品更新迭代存在差异，请以最新产品实际 功能为准。

三、主要技术参数

 传感器

四、安装与使用说明

1.安装位置：应安装在管道正中心，斜面朝水流方向，确保波束照射区域无遮挡、无漩涡。

2.供电要求：建议持续供电，若间歇供电，每次供电时间不少于10秒。

3.接线说明：按号码管标识连接电源（DC12+/-）与通信线（RS485-A/B）。

4.安装注意事项：

4.1设备必须正确安装方可达到设计的功能，通常设备的安装须在本公司认可合格的工程 师指导下进行。

4.2在安装前请确认包装箱内的设备完好，所有的部件都齐备。

4.3安装支架需要根据管网的实际施工情况进行定做，支架的预留安装孔位需要和设备自 带支架孔位匹配。

4.4在搬运设备时，请保证轻拿轻放避免磕碰设备，否则可能会影响流量计防水性能或设 备故障等问题。

4.5该设备是针对管网环境设计的，不适用河道、水库等空旷开放的场景。如有其它需求， 可联系我司销售进行咨询。

4.6设备从上电到上传稳定的数据需要8s，如用间歇式的供电方式进行测量，每次供电时 间请至少达到 10s。

传感器配置软件界面

如有需要进一步了解产品细节、技术定制或安装指导，请联系我司销售或技术支持团队。
