1、产品介绍

HRDFM02B雷达流量计是基于微波技术集成了液位测量、流速测量为一体的雷达流量计。主要应用于江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位或流量测量；辅助水处理作业，如城市供水、排污监测、流量计算、入水排水流量监测等非接触式流量测量。该产品结合断面参数计算流量，不受风、温度、雾霾、泥沙、水面漂浮物等影响，适用于多种测量条件，可以输出流速、水位、流量实时数据。产品具有功耗低、体积小巧、可靠性高、维护方便等特点。

2、产品组成

HRDFM02B雷达流量计的组成包括：雷达流速传感器、雷达水位（液位）传感器、流量积算模块组成，可以通过数字（485）的方式传输测量结果。

3、产品参数

4、HRDFM02B流量计配置

通过雷达流速探头可以获取平均流速；通过雷达水位探头可以获取空高（雷达到水面的距离）或水位深度（需配置雷达安装高度）。

在灌区明渠中，常见的灌区明渠断面型式有矩形、梯形、圆形；常用的坡地为干、支渠纵坡；两种常用的糙率为混凝土渠壁和浆砌石渠壁。对于这些常见的明渠，其底坡、糙率分别是确定的，在断面的流速分布中，流速具有很强的对称性，而且灌区断面上、下游顺直段较长，且断面左右对称，流速分布具有对称性好的特点根据断面形式、底（纵）坡和糙率对流速场分布进行修正；目前，常用的湍流数学模型主要是RNG(重整化群)к‐ε模型计算精度高，数值稳定性好，计算量适中。

流量计安装设置常见断面类型见下列图所示：

A、矩形

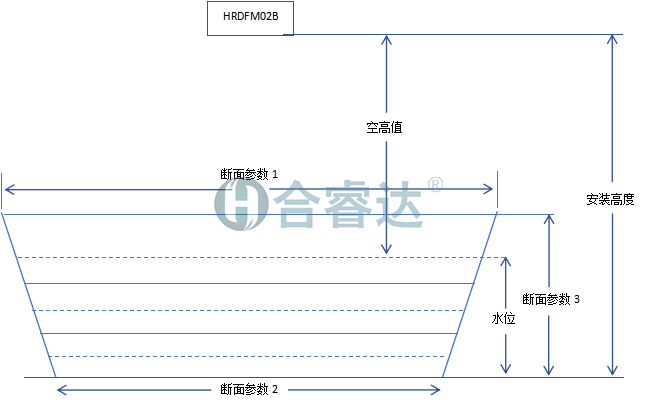

B、梯形

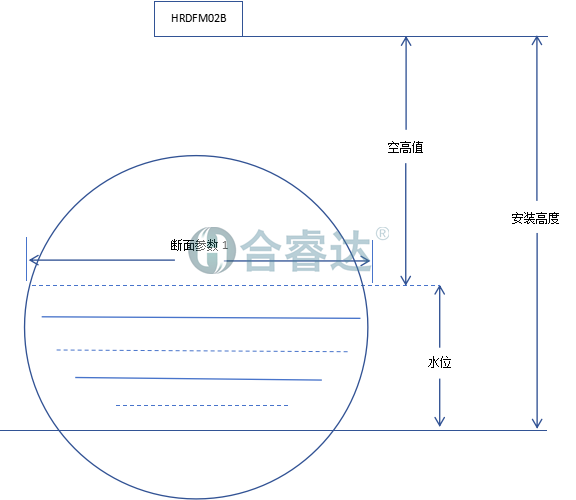

C、圆形

注：根据设置的矩形、梯形、圆形断面参数值结合测量的流速通过流速积分法得到流量。

5、流量计照射区域计算

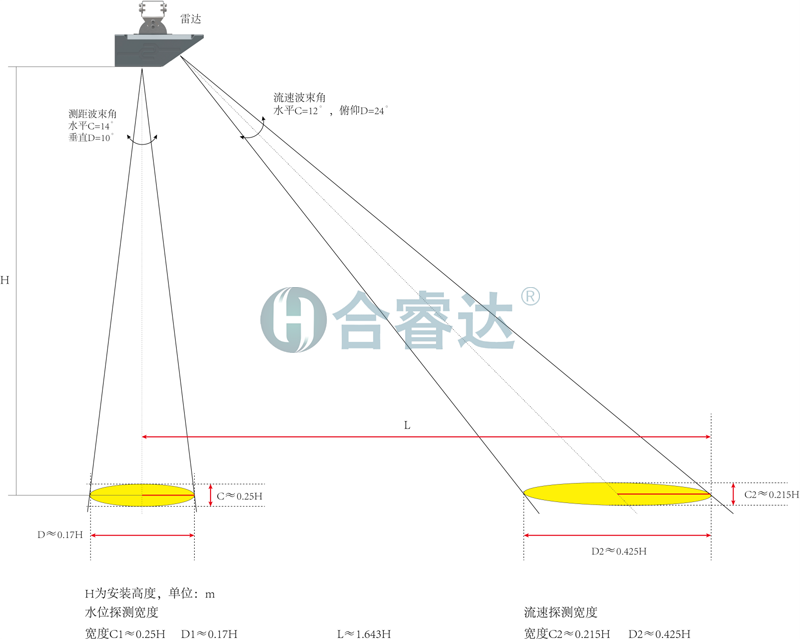

因雷达水位测量和雷达流速测量存在发射波束角，照射区域面积大致呈椭圆形分布，为了避免渠岸对水位测量造成影响（信号波束过宽导致一部分雷达信号照射到沟渠两边岸坡上），在选择沟渠安装点位时需要特别注意沟渠宽度，实际安装时请参考下方雷达一体式流量计安装照射区域计算公式。

6、产品安装

6.1接口插头安装

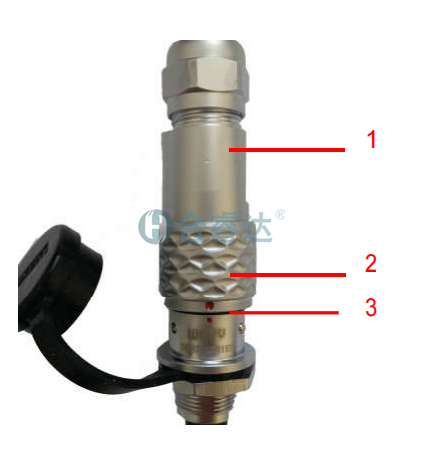

如图所示，航空插头插入的时候两部分的红点要对齐，如图中“3”标示的地方， 同时拿住“1”所示位置使劲插入，听到啪的一声响即插好。拆卸的时候，手拿住“2”所示位置向外拔出即可。

6.2串口接线

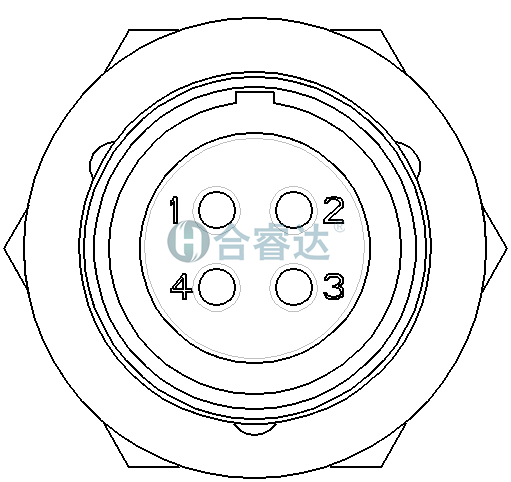

如下表所示，红色线为电源正极输入，黑色线为电源负极输出，绿色线和黄色线是分别是485A和485B。

表-接口各引脚功能说明

7、产品配件及尺寸图

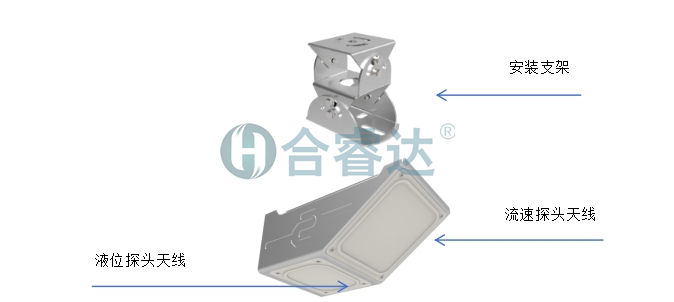

7.1 流量计整机

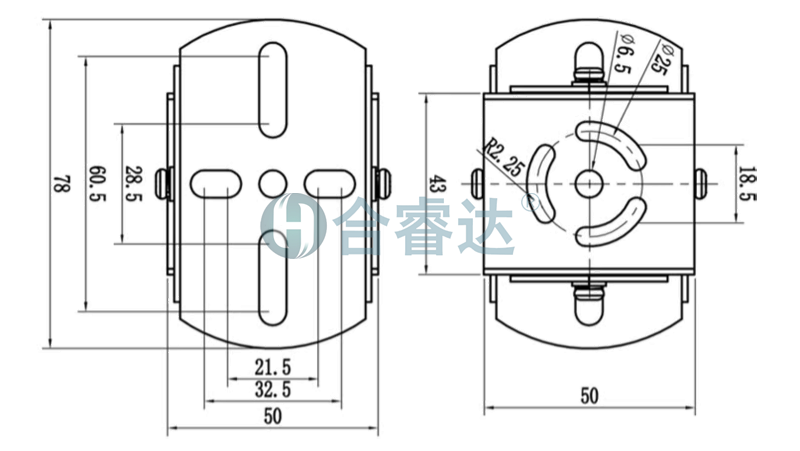

7.2 鸭嘴支架

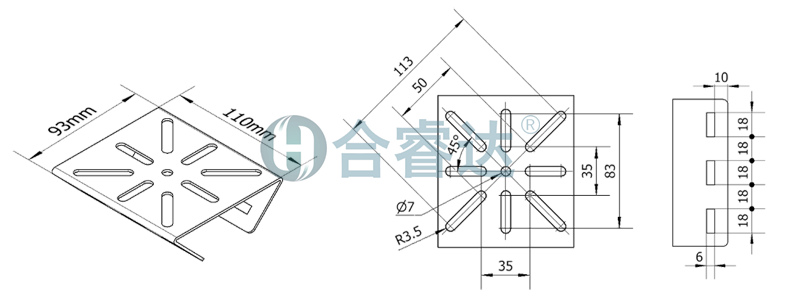

7.3 转接板

7.4 抱箍

8、特别说明

产品以实物为准，规格书仅供参考。规格书及程序将根据产品实时更新，请及时联系公司获取最新产品信息。如若实际操作中出现设备异常，请及时与我司联系进行技术支持。说明书可能包含技术不准确的地方、或与产品功能及操作不相符的地方，以本公司最终解释为准。
