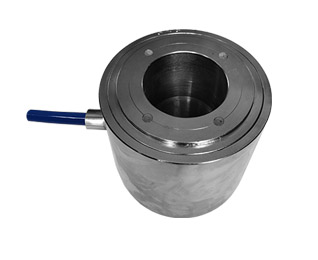

一、产品详情
HRA型振弦式锚索测力计有温度自动补偿功能，经试验温度修正系数甚小，使用中不需要温度修正，具有智能识别功能。
二、产品用途
HRA型振弦式锚索测力计适用于各类水利水电工程，长期监测水工结构物及基坑、隧道等结构物钢支撑所承受的载荷量，是了解被测结构物载荷量变化的有效监测设备，并同步测量埋设点的温度。
三、规格参数：
1、仪器型号：HRA
2、测量范围：0〜5000kN
3、分辨率：≤ 0.05%F.S
4、拟合精度：≈ 0.1%F.S/0.5%F.S
5、测温范围：-40 〜+85°C
6、灵敏度：±0.1 °C
7、传感器：3—6支
8、耐水压：≥ 0.5Mpa
9、绝缘电阻：≥50MΩ
10、储存温度：-30 〜+72°C
四、计算方法：
振弦式锚索测力计中的每支应变计为一个的测量单元，单支仪器即可测出测力计单边的受力状况，以此可计算出测力计受力的偏心方向及大小。由数支振弦式应变计的平均测值可计算出测力计的整体受力状况。
锚索测力计的一般计算公式： Pm = P + b△T = k(△F1+△F2+△F3+…△Fn）/ n + b (T - T0)
式中：P — 锚索测力计测量的荷载量，单位为kN(千牛)；
k — 锚索测力计的测量灵敏度，单位为KN/F；
△F — 锚索测力计实时测量值相对于基准值的变化量，单位为F；
b — 锚索测力计的温度修正系数，单位为KN/℃；
△T — 锚索测力计温度实时测量值相对于基准值的变化量，单位为℃；
F — 锚索测力计的实时测量值，单位为F；
F0 — 锚索测力计的测量基准值，单位为F；
T — 温度的实时测量值，单位为℃；
T0 — 温度的测量基准值，单位为℃。
HRA型振弦式锚索测力计的敏感测量元件，其与测力钢筒的材料线膨胀系数极为接近，试验所得其温度修正系数小于最小读数，一般计算时可用公式：
P = k (△F1+△F2+△F3+···△Fn）/ n
注：频率模数F=Hz2×10-3

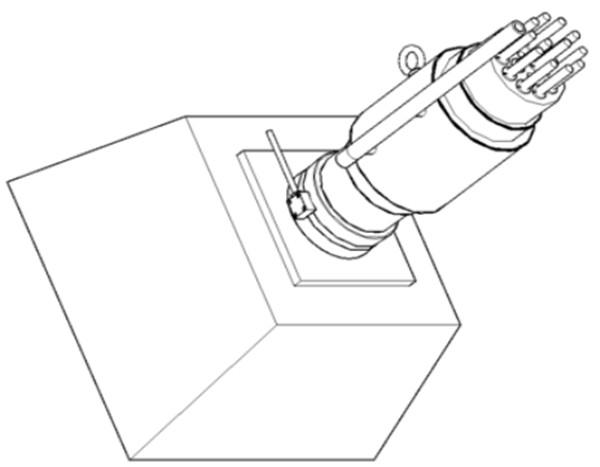

五、安装图例
六、注意事项
HRA型振弦式锚索测力计安装就位前、后应及时测量频率和温度值，根据锚索测力计编号和设计编号作好记录并存档，特别注意保护传锚索测力计信号引出电缆。
