一、背景

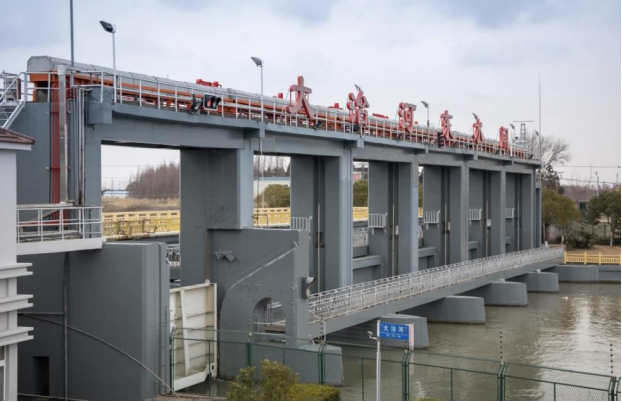

水闸作为水利工程中的重要组成部分,承担着调节水位、控制水流、防洪排涝等多重功能。然而,水闸在运行过程中会受到各种自然和人为因素的影响,导致其安全性能下降,甚至发生安全事故。为了保障水闸的安全运行,及时发现和处理潜在的安全隐患,水闸安全监测系统应运而生。本文将详细介绍水闸安全监测系统的组成、功能、应用以及未来发展趋势。
二、系统组成
水闸安全监测系统主要由传感器网络、数据采集与处理系统、数据传输系统、监控中心以及预警与报警系统五大部分组成。
1、 传感器网络
传感器网络是水闸安全监测系统的“眼睛”和“耳朵”,负责实时监测水闸的各项参数。这些传感器包括但不限于水位传感器、应力应变传感器、位移传感器、渗流传感器、振动传感器等。它们能够实时采集水闸在运行过程中的各种数据,如水位变化、结构应力、位移量、渗流量以及振动情况等,为后续的数据分析提供基础。
2、数据采集与处理系统
数据采集与处理系统主要负责接收传感器网络传输过来的数据,并进行预处理和分析。该系统通常包括数据采集模块、数据存储模块以及数据分析模块。数据采集模块负责接收并存储传感器数据,数据存储模块则负责将这些数据保存在安全的数据库中,以便后续调用和分析。数据分析模块则利用先进的算法和技术,对采集到的数据进行深入挖掘和分析,提取出有用的信息,为水闸的安全评估提供科学依据。
3、数据传输系统
数据传输系统是水闸安全监测系统中连接传感器网络与监控中心的桥梁。它负责将传感器网络采集到的数据实时传输到监控中心,以便工作人员进行实时监控和分析。数据传输系统通常采用有线或无线方式进行数据传输,确保数据的实时性和准确性。
4、 监控中心
监控中心是水闸安全监测系统的核心部分,负责接收、显示和分析来自传感器网络的数据。监控中心通常配备有大屏幕显示器、高性能计算机以及专业的监控软件。工作人员可以通过监控软件实时查看水闸的各项参数,了解水闸的运行状态。同时,监控中心还可以根据需要对数据进行深入分析,发现潜在的安全隐患。
5、预警与报警系统
预警与报警系统是水闸安全监测系统中的重要组成部分,它负责在监测到异常情况时及时发出预警或报警信号。当传感器网络采集到的数据超过预设的阈值时,预警与报警系统会自动触发报警机制,通过声音、灯光等方式提醒工作人员注意。同时,该系统还可以将报警信息发送至相关人员的手机或邮箱,确保信息能够及时传达。
三、系统功能
水闸安全监测系统具有多种功能,包括实时监测、数据分析、预警报警、历史数据查询、远程监控以及三维可视化等。
1. 实时监测
水闸安全监测系统能够实时监测水闸的各项参数,如水位、应力、位移、渗流以及振动等。通过实时监测,工作人员可以及时了解水闸的运行状态,发现异常情况并采取相应的措施进行处理。
2. 数据分析
水闸安全监测系统能够对采集到的数据进行深入分析,提取出有用的信息。通过对数据的分析,可以了解水闸的结构健康状况、运行状态以及潜在的安全隐患等。这为水闸的安全评估和维护提供了科学依据。
3. 预警报警
当监测到异常情况时,水闸安全监测系统能够及时发出预警或报警信号。这有助于工作人员及时发现并处理潜在的安全隐患,避免事故的发生。
4. 历史数据查询
水闸安全监测系统能够存储大量的历史数据,方便工作人员进行历史数据查询。通过查询历史数据,可以了解水闸在过去一段时间内的运行状态和变化趋势,为未来的运行和维护提供参考。

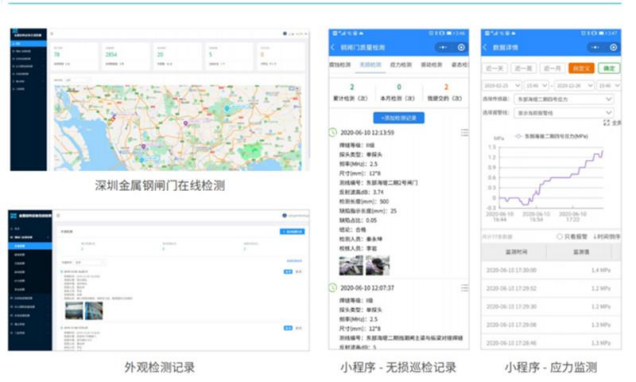

5. 远程监控
水闸安全监测系统支持远程监控功能,工作人员可以通过网络远程访问监控中心,实时查看水闸的运行状态和数据。这有助于提高工作效率和减少人力成本。

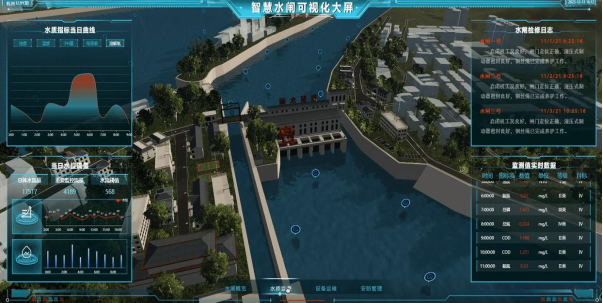

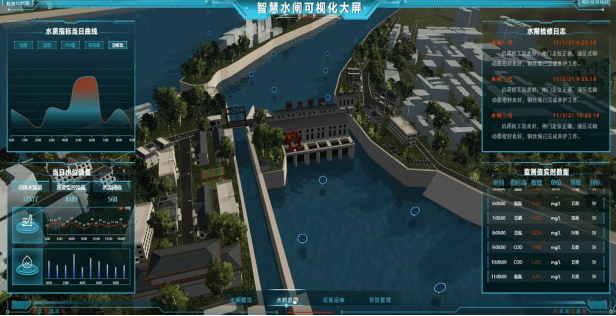

6、三维可视化
智慧水闸三维可视化管理平台基于数字孪生技术,实现对水闸的全方位监测、维护和管理。
四、系统应用
水闸安全监测系统广泛应用于各种水利工程中,如大型水库、水电站、堤防工程等。以下是一些典型的应用案例:
1. 大型水库
在大型水库中,水闸安全监测系统被用于监测水库大坝的安全性能。通过实时监测大坝的水位、应力、位移等参数,可以及时发现大坝的异常情况并采取相应的措施进行处理。这有助于确保水库大坝的安全运行,保障下游人民群众的生命财产安全。
2. 水电站
在水电站中,水闸安全监测系统被用于监测水电站的引水系统和发电系统的安全性能。通过实时监测引水管道的水位、流量以及发电机的振动情况等参数,可以及时发现引水系统和发电系统的异常情况并采取相应的措施进行处理。这有助于确保水电站的稳定运行和高效发电。
3. 堤防工程
在堤防工程中,水闸安全监测系统被用于监测堤防工程的安全性能。通过实时监测堤防工程的位移、渗流等参数,可以及时发现堤防工程的异常情况并采取相应的措施进行处理。这有助于确保堤防工程的稳定运行和防洪效果。
五、发展趋势
随着科技的不断发展,水闸安全监测系统也在不断进步和完善。未来,水闸安全监测系统将呈现以下发展趋势:
1. 智能化
通过引入人工智能和机器学习技术,系统可以自动对采集到的数据进行分析和处理,提高监测的准确性和效率。同时,系统还可以根据历史数据和实时监测数据,预测水闸的未来运行状态和潜在的安全隐患,为工作人员提供更加科学的决策支持。
2. 集成化
通过将多个传感器和监测设备集成在一起,形成一个统一的监测系统,可以实现对水闸的全面监测和综合分析。这有助于提高监测的准确性和效率,同时降低系统的建设和维护成本。
3. 可视化
通过引入三维建模和虚拟现实技术,可以将监测数据以直观、形象的方式呈现出来。工作人员可以通过大屏幕显示器或虚拟现实设备实时查看水闸的运行状态和数据,提高监测的直观性和可操作性。
